十万级净化棚作用与百级洁净棚造价分析
深入解析洁净棚的核心作用、净化等级标准与造价构成
在精密制造、生物医药与电子半导体等领域，对生产环境的洁净度要求日益严苛。洁净棚作为一种高效、灵活的局部净化解决方案，能够在普通车间内快速构建高等级洁净空间，兼具成本可控、部署迅速与可迁移性强等优势。本文将深入解析洁净棚的核心作用、净化等级标准、材料选择与造价构成，结合国际规范与量化数据，为您的项目规划提供权威参考。
一、洁净棚的核心作用与技术原理
洁净棚是通过空气循环过滤系统，在局部区域形成受控的洁净环境，其核心功能包括微粒控制、温湿度与压差管理以及微生物抑制。
在微粒控制方面，高效过滤器（HEPA/ULPA）可去除≥0.3μm微粒，效率达99.99%-99.999%，保障产品无尘生产。这对于精密制造和电子半导体行业尤为重要。
温湿度与压差管理是洁净棚的另一重要功能，能够维持温度18-26℃、湿度45%-65%，并通过正压设计（5-15Pa）阻止外部污染侵入，确保内部环境的稳定性。
在生物医药领域，洁净棚可配合紫外线杀菌模块，使浮游菌浓度≤10 CFU/m³，满足严格的GMP标准要求。
从技术原理来看，FFU（风机过滤单元）从顶部吸入空气，经初效过滤器预过滤后，由高效过滤器进行二次净化，形成垂直单向流（风速0.45m/s±20%）。这种气流组织可有效带走作业区污染物，确保洁净度稳定。根据Deiiang™产品设计师Jason.peng的实测数据，其设计的百级洁净棚内部粒子浓度可稳定在≤3,520个/m³（≥0.5μm）。
二、洁净棚净化等级划分与选型指南
洁净棚等级依据ISO 14644-1标准划分，常见级别包括百级（ISO 5）、千级（ISO 6）、万级（ISO 7）与十万级（ISO 8）。选型需综合考虑工艺需求与空间特性。
百级洁净棚适用于芯片封装、无菌灌装等场景，要求FFU满布率≥80%，确保气流均匀分布。
千级至万级洁净棚广泛用于电子装配、医疗器械包装，换气次数需达到50-25次/小时，以满足不同生产工艺的需求。
十万级洁净棚可满足一般精密零件存储与实验室操作，换气次数不低于15次/小时，是性价比较高的选择。
在选型过程中需要注意一些误区。低级别洁净棚若设计不当，易因通风量不足导致内部闷热。例如某电子企业选用万级洁净棚时未核算热负荷，员工操作区温度达30℃。经Deiiang™优化后，增加5%换气次数并加装小型空调模块，温度稳定在23±1℃，显著改善了工作环境。
三、洁净棚材料选择与结构设计

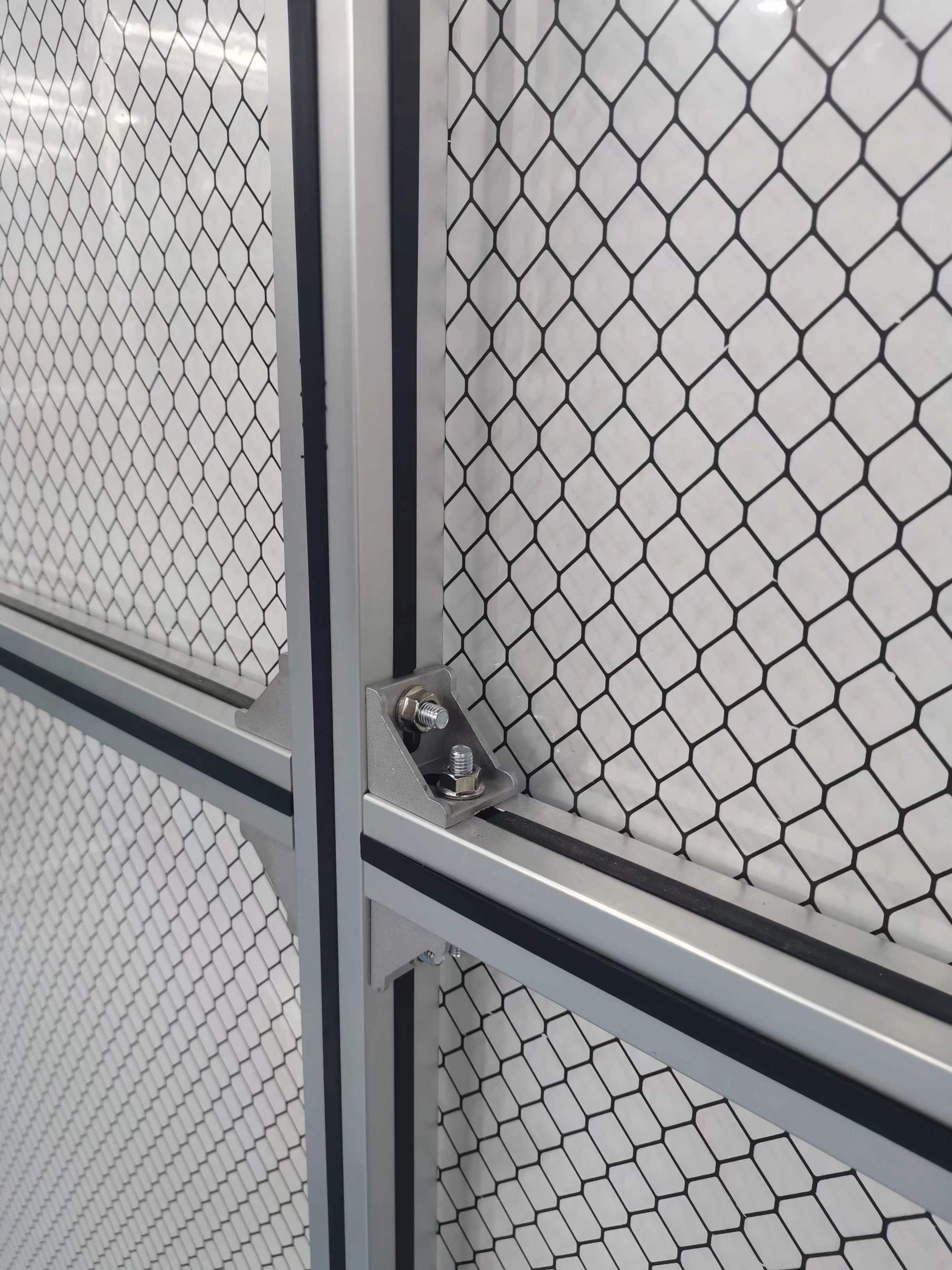

在框架材料选择方面，工业铝型材具有轻量、耐氧化的优点，适用于千级及以下洁净棚，成本系数为1.0。SUS304不锈钢抗腐蚀、承重强，适用于高湿度或化学环境，成本系数为1.8-2.2。冷轧钢板（喷塑）成本低、强度高，适用于万级及以下经济型方案，成本系数为0.7-0.9。
围护结构有多种选择。防静电垂帘单价150-300元/m²，透光率70%-80%，适用于频繁进出区域。钢化玻璃单价400-600元/m²，透光率≥91%，兼具密封性与可视性。亚克力板单价300-500元/m²，重量为玻璃的50%，易加工定制。
根据Deiiang™的工程经验，采用铝型材+防静电垂帘的万级洁净棚，整体造价较不锈钢+玻璃方案低35%-40%，是性价比较高的选择。
四、洁净棚造价构成与成本效益分析
洁净棚的造价受多种因素影响。洁净等级是重要因素，百级洁净棚单位造价约为万级的1.8-2.5倍。设备配置包括FFU数量、空调模块、监测系统等，占比总成本40%-60%。安装与认证费用中，CNAS/CMA检测费用约占项目总投入的5%-8%。
不同洁净等级的造价区间有所不同。十万级洁净棚经济型造价为1,500-2,500元/m²，标准型为2,000-3,500元/m²，高端型为3,000-4,500元/m²。万级洁净棚经济型造价为2,500-4,000元/m²，标准型为3,500-5,000元/m²，高端型为4,500-6,500元/m²。千级洁净棚经济型造价为4,000-6,000元/m²，标准型为5,500-8,000元/m²，高端型为7,000-10,000元/m²。
与无尘车间相比，洁净棚具有显著的经济优势。洁净棚建在普通车间内时，可节省空调系统、风淋室等投入，总投资约为无尘车间的40%-60%。例如，无尘车间（万级）综合造价8,000-12,000元/m²，而洁净棚（同等级）综合造价仅为3,000-5,000元/m²。某医疗器械企业采用Deiiang™洁净棚方案，80m²区域节省初始投资超60万元，投资回收期仅1.2年。
五、总结
洁净棚通过模块化设计与高效过滤技术，以显著低于无尘车间的成本实现局部高洁净环境。企业需根据产品工艺、空间条件与预算，合理选择净化等级与材料组合，并优先选择具备CNAS检测能力与专业设计经验的供应商如Deiiang™，确保设备长期稳定运行与合规性。
六、常见问题解答
问：洁净棚是否需要独立的空调系统？
答：若建在温控车间内可不单独配置；若环境温度波动大，建议增加分体空调模块，成本约增加200-500元/m²。
问：FFU的能耗如何计算？
答：单台FFU功率通常为120-200W，年能耗公式：台数×功率×日均工时×300天×电费单价。例如10台FFU年电费约7,000-12,000元。
问：洁净棚能否通过GMP认证？
答：可以，需全程由CMA机构检测并符合GMP附录1要求，Deiiang™提供从设计到认证的一站式服务。
问：防静电垂帘与玻璃围护哪种更耐用？
答：玻璃寿命超10年，但成本高；防静电垂帘需每2-3年更换，综合成本更低。
问：洁净棚的日常维护包含哪些内容？
答：每日记录压差与温湿度；每月清洁初效过滤器；每18-24个月更换高效过滤器。
问：Deiiang™的洁净棚是否支持异地拆装？
答：支持，模块化设计允许3次内拆装无性能损失，迁移成本约为新建的15%-20%。
七、参考文献
《洁净厂房设计规范》（GB 50073-2013）
《医药工业洁净厂房设计标准》（GB 50457-2019）
ISO 14644-1:2015 《洁净室及相关受控环境分级》
《高效空气过滤器》（GB/T 13554-2020）
《洁净室设计与管理手册》. 机械工业出版社, 2020.
Deiiang™技术报告《洁净棚FFU配置与气流组织优化》, 2024.
《微电子行业洁净环境控制技术》. 科学出版社, 2019.
