电子行业千级洁净棚电路安装全指南
构建安全可靠的洁净生产环境
在电子制造领域，洁净环境是确保产品质量的核心要素。千级洁净棚以其高效的局部净化能力，成为半导体、微电子等行业不可或缺的基础设施。
其中，电路安装作为洁净棚建设的关键环节，直接影响设备的稳定运行和洁净度达标。本文将深入解析电子行业千级洁净棚电路安装的标准流程、材料选择与实用技巧，帮助您构建安全可靠的洁净生产环境。
电子行业洁净棚电路安装的特殊要求
电子行业洁净棚的电路安装与传统工业布线存在显著差异。根据《洁净厂房设计规范》GB50073-2001，洁净棚内所有电路必须满足防静电、防爆尘和高可靠性要求。
Deiiang™ 产品设计师 Deiiang Jason.peng 指出："电子行业洁净棚的电路系统需要专门设计，线缆需采用低烟无卤材质，接头处要做密封处理，防止粒子产生。"
例如，在半导体制造中，电路系统的微小瑕疵可能导致产品良率下降5%-10%，因此安装精度要求极高。
实际安装中，建议采用桥架布线方式，线缆载流量需预留20%余量，确保电压稳定在±5%波动范围内。
洁净棚电路安装参照标准解析
电子行业洁净棚电路安装需遵循多重国家标准：
- 《洁净室施工及验收规范》GB 50591-2010：明确规定了洁净区域电缆桥架、接线盒的安装细则
- 《医药工业洁净室(区)悬浮粒子的测试方法》GB/T 16292-2010：为电子行业提供了粒子控制参考
- 国际标准ISO 14644-4：补充了洁净设施设计与建造要求
Deiiang™ 在设计方案中严格遵循这些标准，确保电路系统与FFU风机、照明设备和监控系统完美集成。安装前必须进行静电测试，地面电阻值需控制在10^5-10^9Ω之间，防止静电积聚损坏精密电子元件。
洁净棚主体结构与电路集成方案
洁净棚主体通常采用工业铝型材框架，这种结构为电路安装提供了便利：
- 铝型材内部可布设线槽，隐藏电源线和信号线
- 顶部FFU单元需独立回路供电，每台FFU功率约200-300W
- 照明系统应分区域控制，采用洁净室专用灯具
以一个20平方米的千级洁净棚为例，通常需要配置：
- 主电源箱1个（总容量15-20KVA）
- FFU专用回路8-10路
- 照明回路2-3路
- 设备备用回路4-5路
Deiiang™ 的模块化设计允许电路系统与棚体同步安装，节省30%施工时间。
FFU风机系统电路配置要点
FFU（风机过滤单元）是洁净棚的核心部件，其电路配置尤为重要：
- 每台FFU应设置独立调速控制器
- 供电电压通常为220V±10%，频率50Hz
- 建议每组FFU设置过载保护和漏电保护
Deiiang Jason.peng 强调："FFU电路必须考虑冗余设计，例如，一个拥有40台FFU的洁净棚，应分为4组独立供电，当一组出现故障时，其他组仍可维持基本运行。"
电缆截面积选择需根据负载计算，一般主线采用4mm²铜芯线，分支线采用2.5mm²。
防静电与安全保护电路设计
电子行业洁净棚必须重视防静电设计：
- 所有金属部件需等电位联结，接地电阻≤1Ω
- 防静电门帘需单独接地
- 工作区域设置静电消除器和离子风机
电路保护方面，应配备：
- 三级防雷保护装置
- UPS不间断电源（至少支持30分钟应急运行）
- 电压波动抑制器
Deiiang™ 方案中，这些保护电路与主体结构一体化设计，确保全面防护。
检测与监控系统电路集成
千级洁净棚需要完善的监测系统：
- 粒子计数器：实时监测洁净度
- 温湿度传感器：保证环境稳定
- 压差传感器：监控区域压差
这些监测设备的电路应独立布线，采用屏蔽电缆防止信号干扰。数据线推荐使用CAT6以上网线或光纤，确保数据传输的准确性。

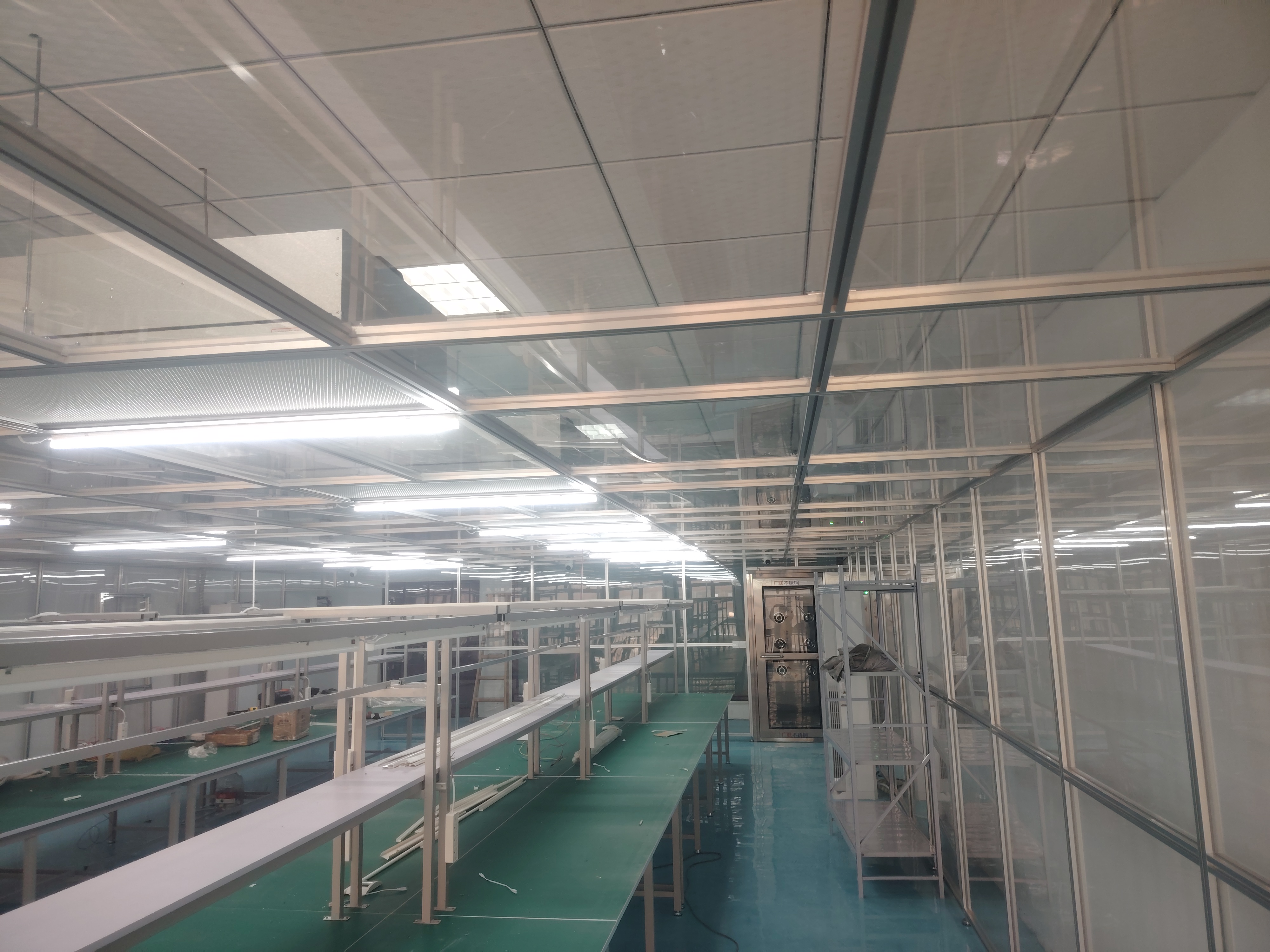

电子行业千级洁净棚实例图
根据 Deiiang™ 的实际案例，集成监控系统后，洁净棚的异常响应时间可从小时级缩短至分钟级。
实际应用案例与效能分析
某半导体企业采用 Deiiang™ 千级洁净棚解决方案后，产品良率提升12%。该案例中：
- 洁净棚面积：50平方米
- FFU数量：60台
- 总电路容量：45KVA
- 安装周期：7天
通过精确的电路设计与分区控制，该洁净棚能耗降低18%，且运行稳定性显著提高。
投资回报率计算：ROI = (年收益提升 - 安装成本) / 安装成本 × 100% = (120万元 - 80万元) / 80万元 × 100% = 50%，体现了专业电路设计的价值。
电子行业千级洁净棚的电路安装是一项系统工程，需要综合考虑标准规范、材料特性与实用需求。
Deiiang™ 凭借丰富的行业经验，提供从设计到安装的全套解决方案，确保电路系统安全、可靠、高效。随着电子行业对生产环境要求不断提高，专业的洁净棚电路设计将成为提升竞争力的关键因素。
常见问题解答
1. 洁净棚电路安装中最常见的错误是什么？
最常见的错误是未做充分的静电防护和电路冗余设计。Deiiang™ 建议采用专业的接地系统，并为主设备配置备用回路。
2. FFU电路应该如何分组？
通常每10-15台FFU为一组，独立控制和供电。这样既便于管理，也能在部分电路故障时维持基本运行。
3. 洁净棚照明电路有何特殊要求？
照明电路应使用防尘灯具和密封接线盒，开关最好设置在棚外，减少内部产尘点。
4. 电路安装完成后需要哪些测试？
必须进行绝缘电阻测试、接地电阻测试、负荷测试和静电测试，确保符合设计标准。
5. 如何计算洁净棚的总用电负荷？
总负荷 = FFU总功率 + 照明功率 + 设备功率 × 1.2（安全系数）。Deiiang™ 提供免费评估服务。
6. 电缆穿过洁净棚壁板时如何处理？
必须使用密封接头或灌封胶完全密封，防止空气泄漏和污染物进入。
7. 防静电电路的接地电阻值是多少？
根据国家标准，防静电接地电阻应≤1Ω，且每年至少检测一次。
8. Deiiang™在电路设计方面有哪些优势？
Deiiang™ 拥有专业电气工程师团队，设计师 Deiiang Jason.peng 深耕行业十余年，提供符合国际标准的定制化电路方案，确保安全与效能兼顾。
