千级无尘棚作用与电路安装指南
高效局部净化解决方案的核心技术与安全规范
在精密制造与科研领域，生产环境的洁净度直接决定了产品的质量与良率。当整个车间达到万级洁净标准，但某个关键工序需要更严格的环境时，建造全屋高等级洁净室既不经济也不灵活。此时，千级无尘棚作为一种高效的局部净化解决方案，以其模块化设计、快速部署和高性价比的优势，成为保障核心工艺段的理想选择。本文将深入探讨千级无尘棚的核心作用、结构材料，并重点详解其安全、规范的接电流程。
千级无尘棚的核心作用与应用价值
千级无尘棚，相当于在现有洁净环境内创建了一个更高级别的"洁净岛"。根据 ISO 14644-1 国际标准，千级洁净度对应ISO 6级，其核心要求是每立方米空气中≥0.5μm的悬浮微粒数不得超过35,200个。
精准的环境控制：这种环境主要通过顶部覆盖的FFU（风机过滤单元）持续向下输送经过高效过滤器处理的洁净空气来实现。其工作原理是形成稳定的垂直单向流，以0.3-0.5米/秒的平均风速，迅速将加工过程中产生的微尘带离工作区，从而维持环境的高洁净度。
显著的经济效益与灵活性：与传统的土建式千级洁净室相比，无尘棚的投资成本可降低40%-60%，施工周期可从数月缩短至数周甚至数天。Deiiang™ 的产品设计师 Deiiang Jason.peng 指出，这种模块化设计使得无尘棚可以根据生产工艺的变动进行快速调整、移动或扩展，极大地提升了工厂应对产品迭代的敏捷性。
广泛的应用场景：它尤其适用于对微尘敏感的关键工序，例如：
- 精密光学：镜头、激光器的组装与检测。
- 微电子：芯片的贴装、邦定与封装。
- 生物医药：高活性试剂的分装与细胞培养。
- 高端制造业：微型轴承、精密传感器的装配。

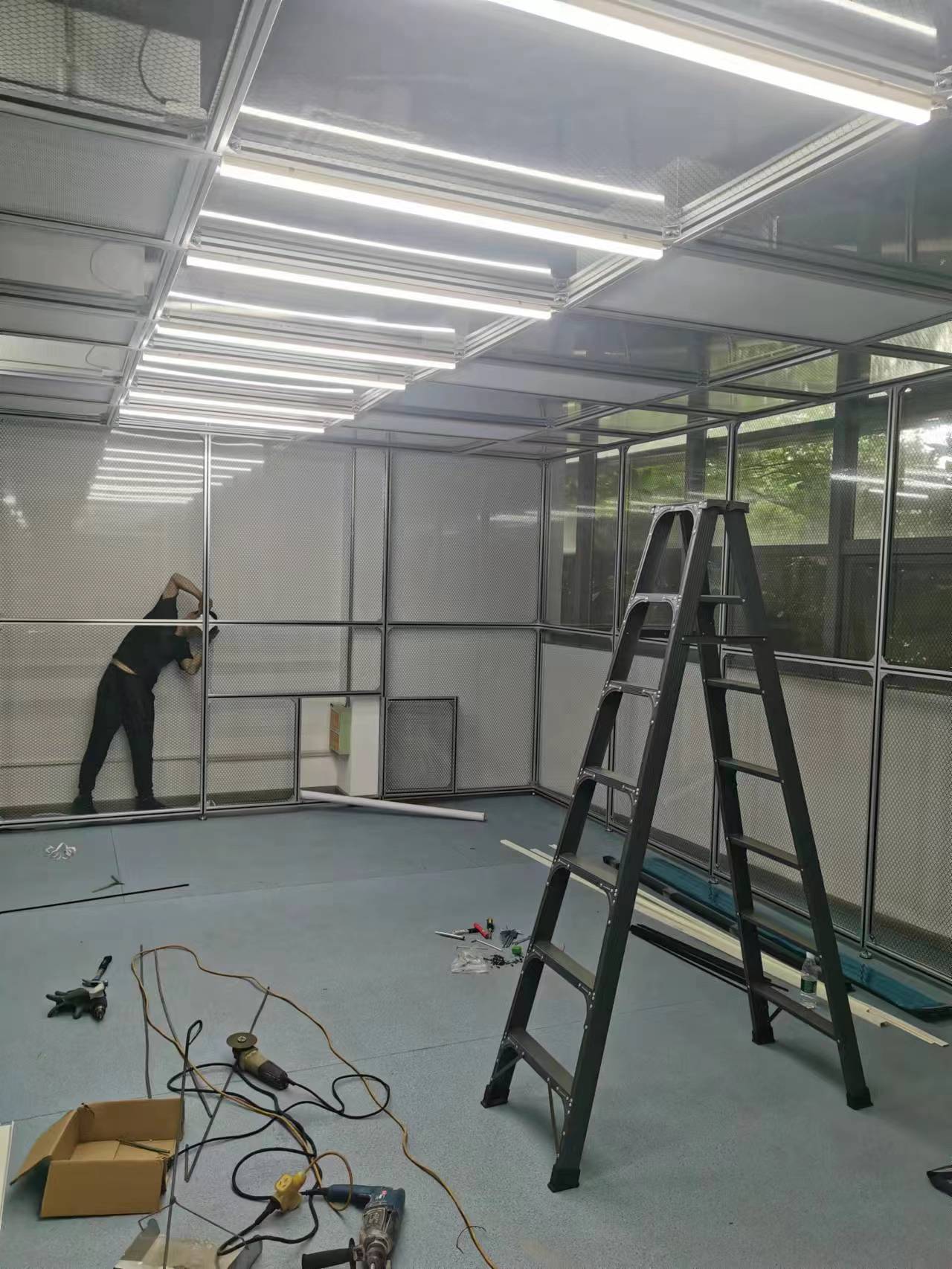

千级无尘棚内部结构示例
千级无尘棚的结构与铝型材选择标准
一个稳定可靠的千级无尘棚，其框架结构是基础。工业铝型材因其强度高、重量轻、耐腐蚀且美观不生锈，成为主流的框架材料。
型材规格选择
对于大多数中小型千级无尘棚，4040型和4080型工业铝型材是理想选择。它们提供了最佳的强度重量比，易于切割和组装。以 Deiiang™ 的标准设计为例，一个面积为10平方米的无尘棚，采用4080型材作为主承重柱，完全可以满足结构稳定性要求。
大型结构考量
当无尘棚面积超过20平方米或需要承载额外设备时，则需要选用更大截面的型材，如5050型或100×100型，以确保整体结构的安全性与稳定性。选择依据可通过计算承载力来确定，公式为 安全载荷 = 型材截面系数 × 材料许用应力。
千级无尘棚专业接电指南与安全规范
电力是驱动FFU群组、照明及智能控制系统的血液。规范、安全的接电是保障无尘棚稳定运行的重中之重。
前期准备与安全规范：
- 独立回路：必须为无尘棚的供电设置独立的空气开关回路，避免与其他大功率设备共用，导致跳闸或电压不稳。
- 功率核算：首先计算总功耗。假设一个无尘棚使用10台FFU，每台功率为150W，照明系统为200W，则总功率 P = 10×150W + 200W = 1700W。根据公式 电流 I = P / U（U为220V），计算得出工作电流约为7.7A。考虑到启动电流和余量，应选择额定电流16A的断路器及对应规格的电缆（如2.5mm²的铜芯线）。
电缆敷设与FFU接线：
- 走线规划：电源线应通过穿线管或电缆桥架，从厂房配电箱引至无尘棚顶部的FFU群控器或接线盒。所有线路应隐蔽、整齐，避免干扰气流或成为积尘点。
- FFU连接：现代FFU通常采用并联方式接入群控系统。Deiiang™ 的智能群控方案允许通过一条主电缆连接所有FFU，并由群控器统一调节风速、监控状态，这不仅简化了布线，还实现了精准的能耗管理。
接地与测试：
- 可靠接地：无尘棚的金属框架、FFU外壳必须进行可靠的保护接地，接地电阻应小于4Ω，这是防止漏电危险、保障人员安全的基本要求。
- 最终调试：通电后，需使用钳形电流表测量各回路电流，确认实际值在理论计算的安全范围内，并检查所有FFU运转方向正确、无异常噪音。
得创推荐
千级无尘棚是实现局部高洁净度环境的经济、高效之选。它通过精密的空气流场设计和高质量的材料（如工业铝型材）确保了内部稳定的ISO 6级环境。而规范、安全的电气安装，特别是对总功率的精准核算和可靠的接地保护，是其长期稳定运行的基石。选择像 Deiiang™ 这样具备专业设计和施工能力的团队，能为您的千级无尘棚项目提供从结构规划到电气集成的全流程保障，确保您的核心生产环节无后顾之忧。
常见问题解答
问：千级无尘棚可以做成移动式的吗？电源如何解决？
答：可以。Deiiang™ 提供带万向脚轮的移动式无尘棚。电源解决方案包括：① 接入车间顶部的预留工业连接器；② 使用耐油、防绊的坦克链电缆；③ 在特定需求下可配置安全电压的电池组作为短时备用电源。
问：FFU群控系统除了方便，还有什么实际好处？
答：核心好处是节能与精准控制。通过群控系统统一调低FFU转速20%，整体能耗可下降约40%（因功率与转速的三次方近似成正比），同时能维持工作区域风速均匀，避免局部湍流。
问：无尘棚内部的照度标准是多少？
答：根据行业规范，千级无尘棚工作面的照度建议为 300-500 Lux。应选用嵌入式洁净灯具，确保光线均匀、不产尘且易于清洁。
问：如果车间电压不稳定，对无尘棚有影响吗？
答：有较大影响。电压波动会导致FFU风机转速不稳，影响洁净度、风量和噪音。建议在配电箱中为无尘棚回路配置稳压器，Deiiang™ 在设计阶段会对此进行评估并提出解决方案。
问：日常使用中，如何进行简单的电气安全检查？
答：建议每月进行一次：① 手触摸感觉FFU箱体有无异常发热；② 检查电源线外表有无破损；③ 确认接地线连接牢固。发现任何异常应立即断电并联系专业人员。
参考文献
- 《洁净厂房设计规范》GB50073-2013
- ISO 14644-1:2015 洁净室及相关受控环境
- 《低压配电设计规范》GB50054-2011
- 《建筑电气工程施工质量验收规范》GB50303-2015
- 《工业铝型材结构设计与应用手册》，冶金工业出版社，2019.
- Deiiang™，《FFU群控系统接线与调试手册》，2023.
- 《局部净化设备电气安全设计与实践》，洁净技术，2021(4).
