千级无尘棚等级标准,千级无尘棚安装方法

千级无尘棚洁净度等级标准解析

千级无尘棚的洁净度标准严格遵循ISO 14644-1国际规范，其核心参数要求为：

颗粒物控制：≥0.5μm颗粒物≤1000个/m³，≥5μm颗粒物≤0个/m³（理论上）

微生物限值：浮游菌≤50个/m³，沉降菌≤1个/皿

根据GB 50073-2013洁净厂房设计规范，千级洁净环境适用于半导体光刻、微电子焊接、高精度检测等对微尘控制要求极严的工艺环节。Deiiang™产品设计师Jason.peng指出，实现千级洁净度的关键在于气流组织优化与材料选择的协同作用。

影响洁净等级的关键要素分析

材料选择决定净化精度

框架系统：

不锈钢方通：耐久性最佳，适用于高湿度环境

工业铝型材：重量轻、强度高，承载能力≥500kg/m

烤漆铁方通：经济实用，表面防护等级≥ASTM B117-500h

围护材料：

防静电网格帘：表面电阻10^6-10^9Ω，透光率≥85%

亚克力板：透光率≥92%，抗冲击强度≥15kJ/m²

钢化玻璃：耐磨性最佳，莫氏硬度≥6级

成本与洁净等级的平衡

千级无尘棚的造价构成分析显示：

基础型配置：防静电帘+铝型材框架，造价约4000-6000元/m²

标准型配置：亚克力板+不锈钢框架，造价约6000-8000元/m²

高配型方案：钢化玻璃+智能控制系统，造价约8000-12000元/m²

Jason.peng强调，相比传统千级洁净室，无尘棚可节省初期投资50%-60%，且施工周期从3-6个月缩短至2-4周。

环境控制的关键参数

换气次数：70-100次/小时（依据ISO 14644-4标准）

气流速度：0.35-0.45m/s，均匀度偏差≤±10%

温湿度控制：温度22±2℃，湿度45%±5%RH

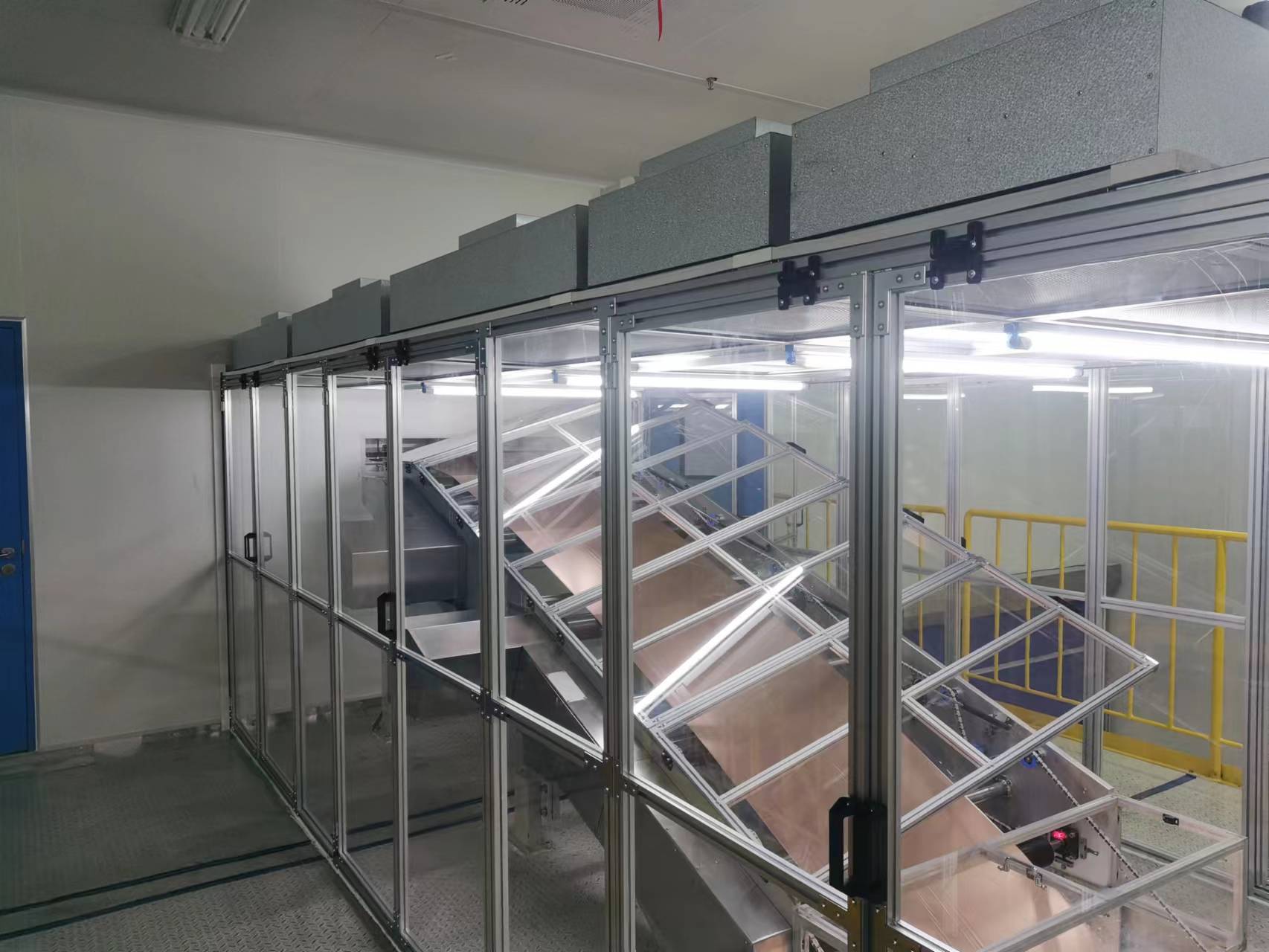

千级无尘棚实例图

防静电网格窗帘价格与技术参数

防静电网格窗帘作为千级无尘棚的重要围护材料，其市场行情与技术特性如下：

规格参数：0.3mm厚度 - 市场价格200-250元/卷，适用场景临时隔离区，使用寿命3-4年

规格参数：0.5mm厚度 - 市场价格250-300元/卷，适用场景常规生产区，使用寿命4-6年

规格参数：1.0mm厚度 - 市场价格300-350元/卷，适用场景高频使用区，使用寿命6-8年

材料特性包括：

电气性能：表面电阻10^6-10^9Ω，静电衰减＜2秒

物理特性：抗拉强度≥25MPa，耐温范围-30℃至70℃

光学性能：透光率85%-90%，网格清晰度≥95%

FFU系统特点与能效优势分析

核心技术特点

低能耗设计：采用EC直流无刷电机，效率≥85%

噪音控制：运行噪音45-55dB(A)，符合GB 3096标准

灵活部署：模块化结构支持快速扩展与重组

智能控制：支持多段速、无级调速与计算机群控

能效对比实证分析

以100m²千级洁净环境为例进行方案对比：

方案一：传统AHU系统

MAU功率：2.2kW（压损700Pa）

AHU功率：15kW（压损1300Pa）

系统总功率：17.2kW

方案二：FFU系统

MAU功率：2.2kW（压损800Pa）

FFU功率：14台×190W=2.66kW

系统总功率：4.86kW

能效结论：FFU系统比传统AHU系统节能71.7%，年度电费节省约5万元（按0.8元/kWh计算）。

安装工艺流程与质量控制

标准化安装流程

基础准备：地面平整度误差≤2mm/m，环氧地坪厚度≥1mm

框架组装：采用激光定位，垂直度偏差≤1.5mm/2m

FFU布置：按每平方米1-1.2台密度均匀分布

密封处理：接缝处采用硅胶密封，泄漏率＜0.05%

系统调试：依据GB 50591-2010进行综合性能验证

关键质量控制点

洁净度验证：使用粒子计数器在0.5μm粒径下连续采样

气流组织：烟雾测试验证单向流，避免涡流区

噪声测试：运行噪声≤55dB(A)（距设备1米测量）

常见问题与专业解答

得创坤灵认为

千级无尘棚通过严格的洁净度控制、科学的材料选择与高效的FFU系统，为企业提供了可靠的高标准局部净化解决方案。其在能效管理、系统灵活性与质量控制方面的优势，使其成为现代高精度制造业不可或缺的净化设备。建议用户在项目实施中重点关注气流组织设计、材料匹配选择及系统智能化控制等关键技术环节。Deiiang™凭借多年的工程技术积累与持续创新，可为客户提供从方案设计到运维支持的全流程专业服务。
