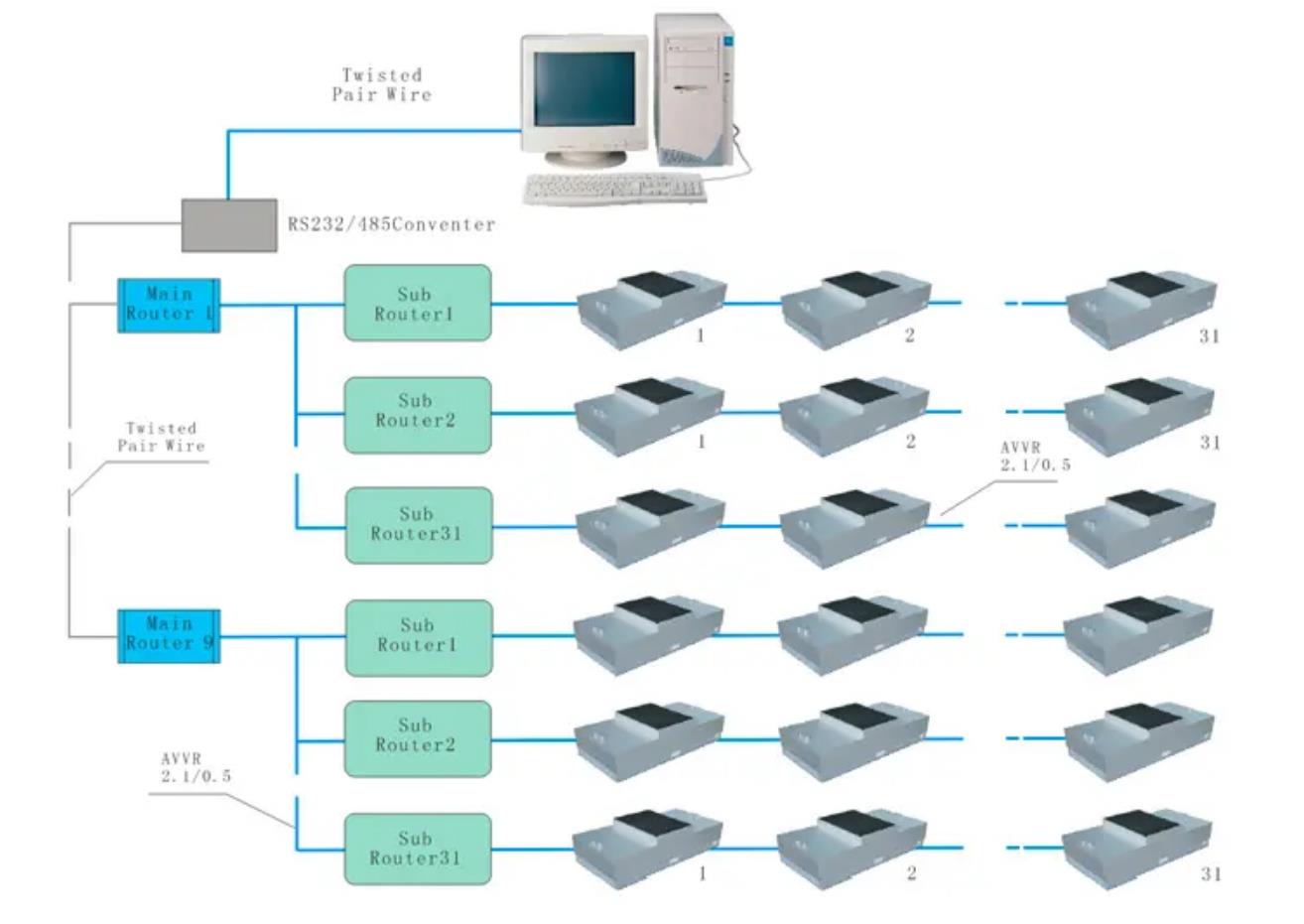

万级无尘棚FFU群控箱

三大核心价值维度：

• 精准环境控制：通过集成PLC与高精度传感器，实时调节FFU转速，维持风速在0.35-0.45m/s范围内，确保洁净度稳定符合ISO 14644-1标准
• 能效优化管理：采用智能调速算法，根据实际工况动态调整运行参数，较传统控制方式节能25%-40%
• 全生命周期监控：持续追踪FFU运行状态，对过滤器阻力、电机电流等12项参数进行预警分析

理论计算模型

万级无尘棚的FFU配置基于以下核心公式：

FFU数量 = (空间容积 × 换气次数) / 单台FFU额定风量

其中关键参数确定：

• 空间容积 = 长 × 宽 × 高（m³）
• 万级换气次数：25-50次/小时（依据GB 50073-2013）
• 单台FFU风量：通常为1000-1500m³/h

工程实践案例

以13m × 15m × 3m万级无尘棚为例：

• 理论容积 = 13 × 15 × 3 = 585m³
• 取换气次数40次/小时（考虑气密性补偿）
• 总风量需求 = 585 × 40 = 23,400m³/h
• 选用1175×575mm FFU（单台1000m³/h）
• 理论台数 = 23,400 / 1000 = 23.4台 → 实际配置24台

Jason.peng强调，实际工程应增加15%-20%冗余设计，确保在过滤器阻力上升时仍能维持额定风量。

标准化安装流程

• 基础定位：采用激光投线仪定位，水平度误差≤2mm/m
• 框架组装：40×40工业铝型材连接，垂直度偏差≤1.5mm/2m
• FFU吊装：配备减震吊杆，运行振幅＜5μm
• 群控布线：采用屏蔽双绞线，阻抗匹配100Ω±10%
• 系统调试：依据GB 50591-2010进行风速均衡调试

关键质量控制点

• 密封性能：正压125Pa测试，漏风率＜0.1%
• 噪声控制：距离设备1米处噪声≤55dB(A)
• 振动隔离：FFU与结构体间设置橡胶隔振垫

三大创新机制：

• 自适应调速：根据粒子浓度传感器数据动态调整FFU转速
• 时段策略：预设生产/待机/夜间三种运行模式
• 容错运行：单台FFU故障时，周边单元自动补偿风量

Q1: FFU群控系统出现通讯中断如何排查？

首先检查终端电阻是否匹配（应为120Ω），其次使用协议分析仪检测MODBUS信号质量。Deiiang™系统配备双环路冗余设计，单点故障不影响系统运行。

Q2: 如何根据生产工艺调整洁净度参数？

通过群控系统人机界面，可预设多种工作模式。例如精密装配时段采用45次换气，常规操作时段降至30次，实现能效优化。

Q3: 亚克力板表面划伤如何修复？

采用专用抛光剂配合羊毛轮打磨，修复后透光率损失＜3%。深度超过0.5mm的划痕建议更换面板。

Q4: 群控系统如何实现过滤器更换预警？

系统持续监测过滤器两侧压差，当ΔP达到初阻力的2倍时触发预警，同时计算剩余寿命并提前生成采购计划。

Q5: 多区域无尘棚如何实现协同控制？

采用分布式控制系统架构，各区域配备独立控制器，通过以太网实现数据同步，支持256个区域并行管理。

Q6: 系统断电后如何保证参数不丢失？

配备72小时续航的UPS系统，关键参数存储于FRAM存储器，可经受100万次读写循环。
