千级无尘罩换气次数：标准解读与系统优化指南
颗粒物控制效率与能耗平衡的核心指标
在精密制造、生物医药等高技术领域，千级无尘罩是保障工艺洁净度的核心设备。其性能核心指标——换气次数，直接决定颗粒物控制效率与能耗平衡。本文基于国际标准与工程实践，深入解析千级无尘罩的换气参数设计，结合Deiiang™实际案例，为行业用户提供科学配置方案。
千级无尘罩换气次数标准与计算模型
根据ISO 14644-1与GB 50073规范，千级洁净度对应≥0.5μm颗粒物浓度≤35200个/m³。换气次数需通过气流模型与污染源强度综合计算：
基础公式：换气次数N = Q / V
（Q为总送风量m³/h，V为空间体积m³）
以Deiiang™某半导体客户案例为例：
无尘罩尺寸：4m × 3m × 2.5m（体积30m³）
千级换气次数范围：70-100次/小时
设计送风量：30 × 85 = 2550m³/h
配置：3台FFU（单台风量900m³/h），预留10%余量
实际验证显示，当换气次数≥80次时，颗粒物浓度稳定在29200个/m³以下，优于标准要求。
环境参数协同控制策略
千级无尘罩需维持多参数平衡，核心指标包括：
| 参数 | 标准范围 | 控制方法 |
|---|---|---|
| 温度 | 20-24℃±1℃ | 恒温机组+PID控制 |
| 湿度 | 45%-55% RH | 转轮除湿+微雾加湿 |
| 正压 | 10-15Pa | 差压传感器+风量补偿 |
| 噪声 | ≤65dB | FFU低噪机型+消声风道 |
Deiiang™产品设计师Jason.peng指出："换气次数与温湿度耦合控制是关键。例如当换气次数提升至100次时，需同步增加表冷器容量15%，防止温度波动。"
FFU群控系统与换气效率优化
FFU群控系统通过智能算法提升换气效率，Deiiang™采用三级控制架构：
主控层
基于PC端实时监测FFU运行状态，支持255台设备组网
路由层
RS485通讯传输，响应延迟＜100ms
执行层
5档调速FFU控制器，风速调节精度±0.05m/s

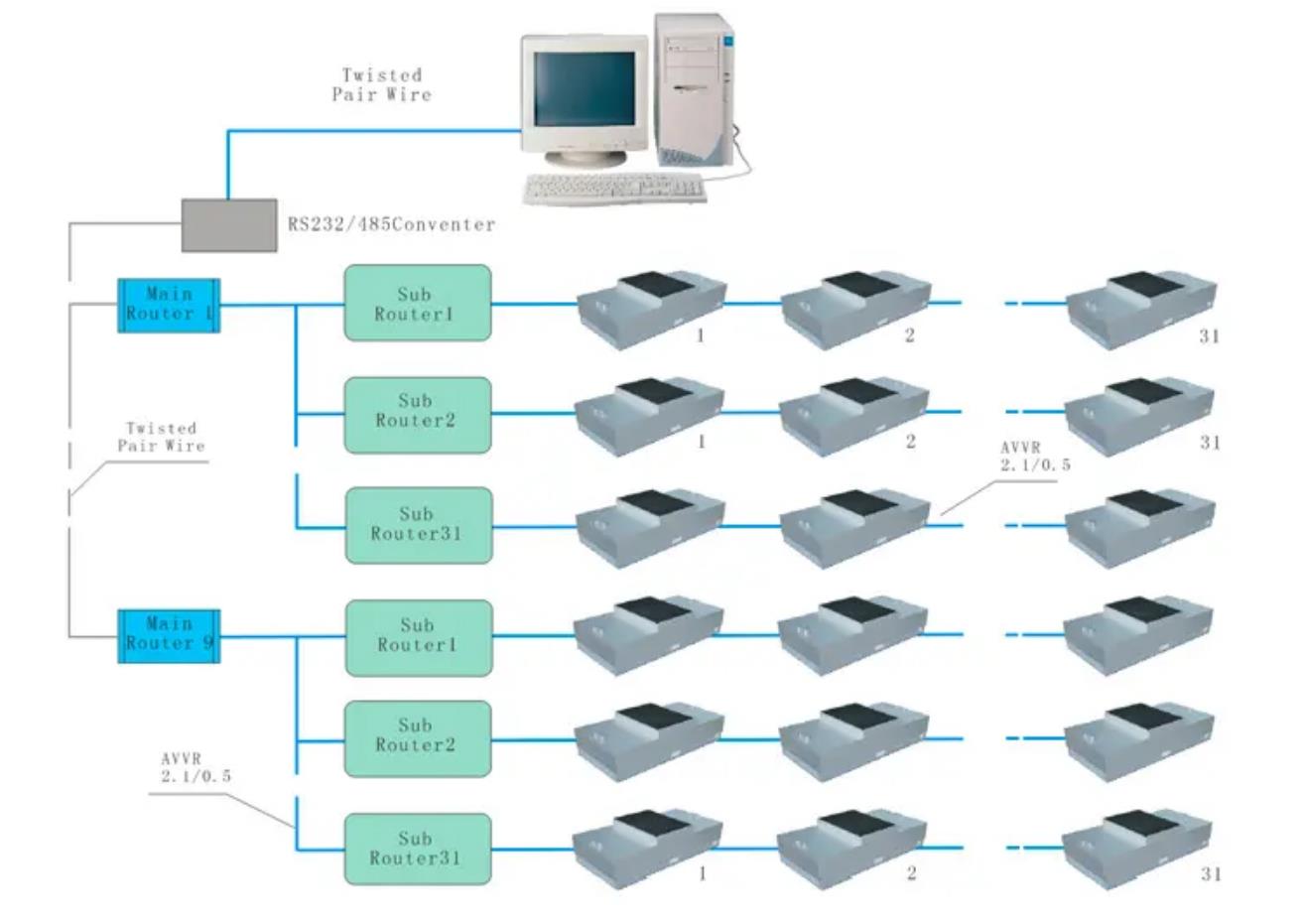

FFU群控系统架构示意图
实际测试表明，群控系统可根据传感器数据动态调整换气次数（70-100次区间），较定频运行节能32%。
防静电PVC帘与气流组织设计
围护结构直接影响气流均匀性，Deiiang™推荐防静电PVC帘参数：
表面电阻：10^6-10^9Ω
厚度：1.2-2.0mm
透光率：≥85%
通过CFD模拟显示，当帘幕底部离地间隙控制在100-150mm时，可形成稳定垂直层流，换气效率提升18%。
成本与能耗分析
换气次数优化直接关联运营成本：
| 换气次数(次/h) | 能耗(kWh/年) | 过滤元件更换周期(月) |
|---|---|---|
| 70 | 12,600 | 18 |
| 85 | 15,300 | 15 |
| 100 | 18,000 | 12 |
Deiiang™方案通过分时控制策略（工艺时段85次/小时，待机时段50次/小时），可实现年节电约4200kWh。
总结
千级无尘罩的换气次数设计需综合考量洁净等级、气流组织与能耗效率。通过Deiiang™智能群控系统与模块化结构，用户可在保证洁净度的同时降低生命周期成本。建议定期进行粒子计数验证，确保系统持续合规。
常见问题解答
问：换气次数是否越高越好？
答：并非如此。过度换气会导致能耗激增且可能扰乱气流组织。应通过验证测试确定最优区间。
问：如何检测实际换气次数？
答：采用风速仪测量各FFU出口风速，计算平均风速×出风面积×3600÷体积，Deiiang™提供专用检测工具包。
问：防静电帘老化对换气效果有何影响？
答：帘体变形会破坏压差平衡，导致换气效率下降≥15%。建议每半年进行密封性检测。
问：FFU群控系统能否接入厂务监控平台？
答：Deiiang™系统支持OPC UA与Modbus TCP协议，可无缝集成至主流厂务管理系统。
问：千级无尘罩的验证周期是多久？
答：依据ISO 14644-2，建议首次验收后每12个月进行全项检测，每6个月进行粒子计数抽检。
