百级洁净棚规格说明与使用要求
精密制造的环境基石
引言：百级洁净棚——精密制造的环境基石
在半导体、生物医药、精密仪器等高端制造领域，百级洁净棚（ISO 5级）是保障工艺洁净度的核心设备。其性能直接取决于铝型材结构稳定性、FFU配置合理性及安装规范性。本文基于国际标准与工程实践，深度解析百级洁净棚的规格选择与使用要求，为行业用户提供具备操作指导性的专业指南。
洁净棚铝型材规格与选型标准
铝型材是洁净棚的骨架结构，其选型需综合考虑尺寸、载荷及稳定性。根据GB/T 6892-2015《工业用铝及铝合金拉制型材》标准，常用规格及应用场景如下：
| 型材系列 | 截面尺寸(mm) | 典型承载范围(kg/m) | 适用洁净棚规模 |
|---|---|---|---|
| 30系列 | 30×30 | 50–80 | 小型实验台、仪器罩 |
| 40系列 | 40×40 | 80–150 | 中型工作台、防尘棚 |
| 45系列 | 45×45 | 100–200 | 经济型围栏、支架 |
| 60系列 | 60×60 | 200–400 | 大型设备框架 |
| 80/90系列 | 80×80/90×90 | 400–800 | 高承重支架、FFU集群 |
选型示例：
一个2.5m×2.5m×2.2m的百级洁净棚，若顶部安装6台FFU（单台重35kg），需计算总载荷：
结构载荷 = FFU总重 + 风压载荷 + 安全系数
= 6×35kg + 120kg + 1.5×200kg = 570kg
此时应选用80系列型材（承重≥600kg），Deiiang™设计师Jason.peng建议："型材壁厚需≥2.5mm，节点采用阳极氧化处理，避免粒子析出。"
FFU过滤器配置与气流组织设计
百级洁净棚需采用ULPA过滤器（对≥0.3μm粒子过滤效率≥99.999%），其配置需满足以下要求：
层级过滤系统：
初效过滤器（G4）：捕获≥5μm粒子，效率90%
中效过滤器（F8）：捕获≥1μm粒子，效率95%
末端ULPA过滤器：安装在FFU出风面正下方
覆盖率计算：
FFU数量 = 洁净棚底面积 / 单台FFU有效覆盖面积
例如6m²洁净棚，若FFU覆盖面积为1.2m²/台，则需5台FFU。Deiiang™采用模块化FFU集群，支持风速0.3–0.5m/s无级调节。

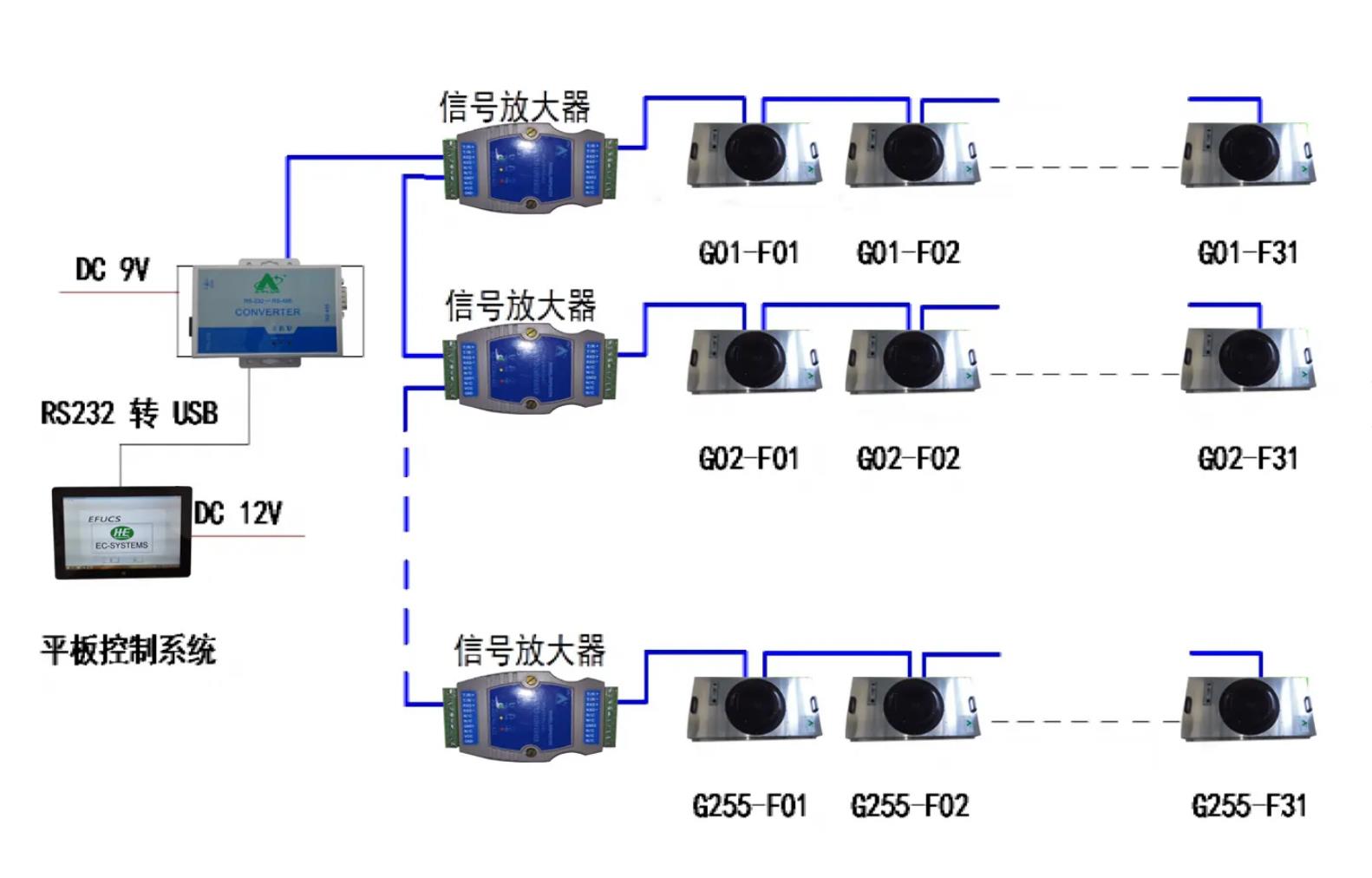

FFU系统设计
安装工艺与质量控制要点
洁净棚安装需遵循ISO 14644-4《设计与建造》标准，关键步骤包括：
基础找平：地面水平度误差≤2mm/m，采用激光校准仪定位
密封处理：型材接缝使用硅胶密封（符合FDA 21 CFR 177.2600标准）
FFU集成：安装后需进行PAO检漏测试，泄漏率≤0.01%
某生物制药企业采用Deiiang™方案，安装周期缩短40%，首次检测通过率100%。
使用维护与环境监控规范
为确保长期稳定运行，需建立以下维护机制：
日常监测：
粒子计数器：每4小时记录≥0.5μm粒子数
压差计：实时监控棚内外压差（≥5Pa）
风速仪：每月检测FFU出风均匀性（偏差≤±15%）
| 维护项目 | 周期（月） | 标准方法 |
|---|---|---|
| 初效过滤器更换 | 1–3 | 压差≥150Pa时更换 |
| ULPA扫描检漏 | 12 | ISO 29463扫描法 |
| 型材结构校验 | 24 | 激光位移检测仪 |
Deiiang™百级洁净棚典型解决方案
Deiiang™为某晶圆检测车间设计的百级洁净棚包含以下技术特色：
结构设计：采用8080型材框架，节点承重达800kg/m
FFU配置：8台直流无刷FFU，风量1,800m³/h，噪音≤52dB
智能监控：集成EMS系统，实时追踪粒子数、温湿度、压差
该方案运行18个月后，洁净度抽检合格率100%，运维成本降低25%。
常见问题及解答
Q1：百级洁净棚是否必须采用8080型材？
A1：非绝对。需通过载荷计算选择：当FFU集群重量＞400kg或棚体面积＞10m²时，推荐8080型材；中小型棚可选用4080型材复合加固。
Q2：FFU覆盖率不足会导致什么问题？
A2：气流死区增加，局部洁净度下降。实测显示，覆盖率＜80%时，≥0.5μm粒子数可能超标3–5倍。
Q3：型材表面如何处理才能满足防静电要求？
A3：Deiiang™采用阳极氧化+导电涂层工艺，使表面电阻维持在10^6–10^9Ω，符合ESD S20.20标准。
Q4：洁净棚能否在现有车间内升级改造？
A4：可以。但需复核地基荷载（≥800kg/m²）与供电容量（FFU集群启动电流需预留30%余量）。
Q5：过滤器更换的依据是什么？
A5：初效过滤器依据压差（≥150Pa），ULPA过滤器依据检漏测试结果或使用时间（通常36个月）。
Q6：如何验证安装符合ISO 14644标准？
A6：需进行三阶段测试：静态粒子计数、气流均匀性验证、恢复能力测试，全部数据需存档备查。
百级洁净棚的效能核心
百级洁净棚的成功构建依赖于科学的型材选型、严格的过滤器配置与规范的安装工艺。企业应结合ISO/GB标准，选择Deiiang™等具备完整资质与技术积累的供应商，从设计源头保障洁净棚的长期稳定性与经济性。随着模块化与智能监控技术的发展，百级洁净棚正朝着快速部署、预测性维护的新阶段演进。
