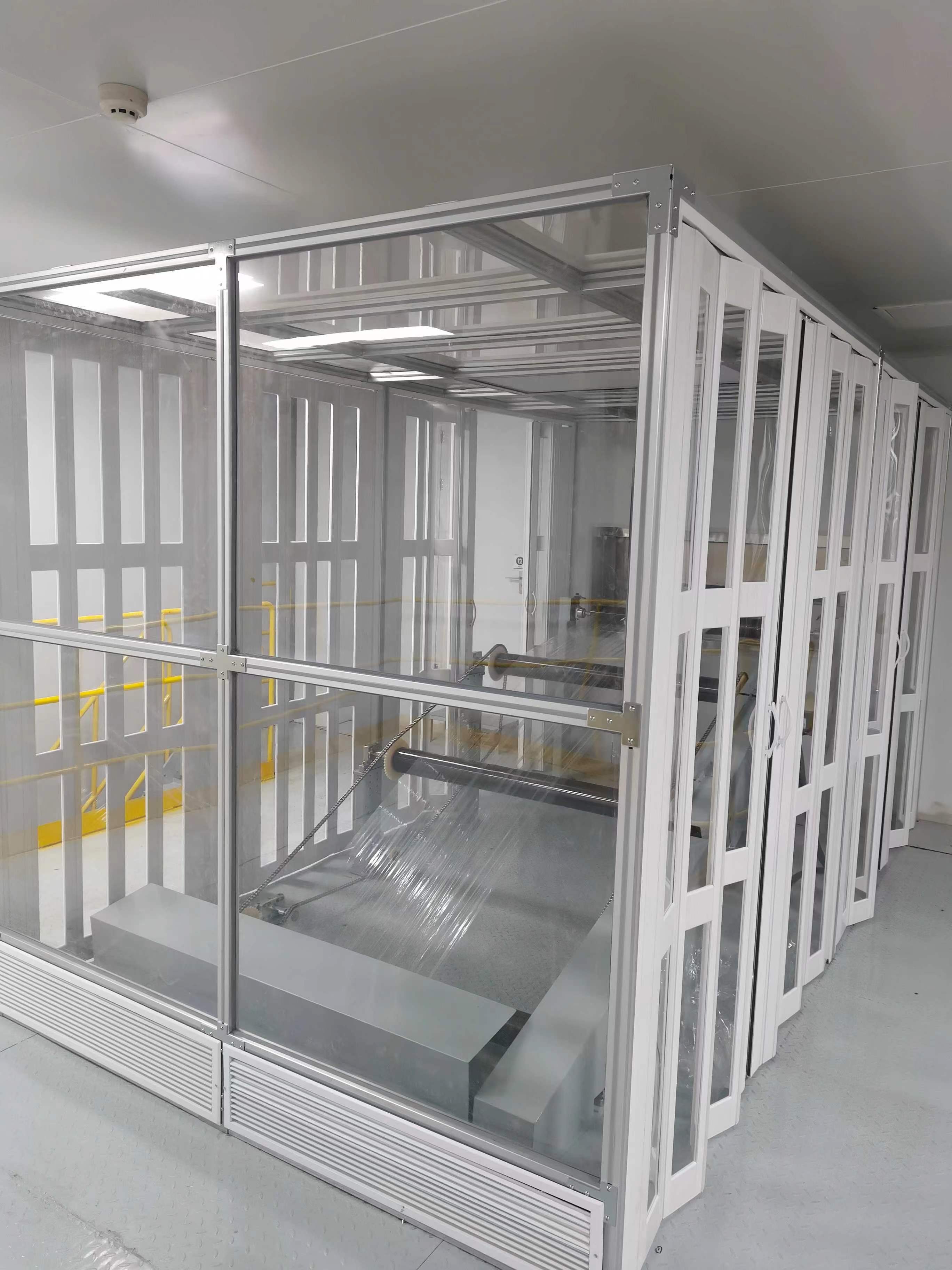

万级铝型材洁净棚设计与安装要求
系统解析设计规范、材料配置、安装要点与运维管理
在电子制造、生物医药与精密仪器等行业中，万级铝型材洁净棚凭借其轻量化、模块化与高性价比优势，成为构建局部洁净环境的优选方案。本文将结合国家标准与工程实践，系统解析其设计规范、材料配置、安装要点与运维管理，为行业用户提供全流程技术指南。
一、设计标准与气流组织规范
1. 核心设计标准
万级洁净棚（ISO 7级）需满足《洁净厂房设计规范》（GB50073-2013）要求，关键参数包括粒子浓度、换气次数、温度控制和相对湿度。
粒子浓度要求≥0.5μm粒子数≤352,000个/m³，这是万级洁净度的核心指标。
换气次数控制在25-50次/小时之间，实际工程中通常取30-40次以确保洁净度稳定。
温度控制范围为18-26℃，精度要求±2℃，确保工艺环境的稳定性。
相对湿度控制在45%-65%之间，精度±5%，防止静电产生和微生物滋生。
2. 气流组织设计
单向流设计原则包括垂直单向流和水平单向流两种形式。
垂直单向流要求FFU满布率≥60%，工作面风速控制在0.45±0.1m/s范围内。
水平单向流要求FFU满布率≥40%，需要设置导流板来控制气流方向。
乱流设计计算采用公式：FFU数量 = 棚体容积 (m³) × 换气次数 ÷ 单台FFU风量
示例说明：8m×5m×2.5m洁净棚（容积100m³），换气次数取35次/小时，FFU风量1200m³/h，计算得出FFU数量为2.9台，实际配置4台以达到45%的满布率。
根据Deiiang™产品设计师Jason.peng的实测数据，采用80×40铝型材框架的洁净棚在满布率45%时，气流均匀性偏差可控制在±12%以内。
二、材料配置与技术参数
1. 框架结构选型
| 组件 | 规格要求 | 性能指标 |
|---|---|---|
| 主框架 | 80×40工业铝型材，壁厚≥1.8mm | 线性承载力≥1200kg/m |
| 连接件 | 专用角码+不锈钢螺栓（A2-70） | 抗拉强度≥500MPa |
| 脚轮 | 洁净室专用PU轮（带刹车） | 承载≥150kg/轮，防静电 |
2. 围护与FFU系统
防静电垂帘要求表面电阻10⁶-10⁹Ω，透光率70%-85%，厚度2.0±0.2mm。
FFU单元采用EC无刷直流电机，功率范围55-80W（可调），噪声控制≤52dB(A) @ 1m，寿命指标≥50,000小时。
高效过滤器过滤效率达到99.995%@0.3μm（EN1822 H13），初始阻力≤90Pa @ 0.35m/s。
三、安装流程与质量控制
1. 分阶段安装规范
前期准备阶段要求背景环境至少达到十万级洁净度，地面平整度≤2mm/2m，接地电阻<1Ω。
框架组装阶段要求立柱垂直度偏差≤1.5mm/m，水平梁挠度＜L/1000，接缝处填充硅酮密封胶（宽度≥4mm），固化时间24h。
FFU安装阶段要求单元间距公差±1.5mm，整体平面度≤3mm，风速均匀性测试各点差值＜0.1m/s。
2. 调试与验收
系统试运行要求FFU连续运行12小时，检查振动与噪声情况。
粒子计数检测按GB/T 16292布设9个采样点，确保洁净度达标。
压差验证要求与相邻区域压差≥5Pa，防止外部污染侵入。
泄漏检测采用PAO法扫描，泄漏率要求＜0.01%。
四、运维管理与行为规范
1. 周期性维护计划
| 项目 | 频次 | 标准与方法 |
|---|---|---|
| 初效过滤器清洗 | 1个月 | 超声波清洗，压差△P＜50Pa |
| 高效过滤器更换 | 18-24个月 | 阻力≥初阻2倍或PAO检漏失败 |
| FFU性能检测 | 6个月 | 风速/噪声/振动三参数检测 |
| 洁净度验证 | 12个月 | CMA机构全项检测 |
2. 人员行为准则
穿戴规范要求防静电服表面电阻10⁵-10¹¹Ω，发尘量＜0.3μm/min。
进出管理要求门开启时间≤3秒，单日进出次数＜20次，减少外部污染进入。
物品管控禁止携带木材、纸张等产尘材料，所有工具需经酒精擦拭后方可带入。
五、得创坤灵认为
万级铝型材洁净棚通过标准化设计、精准气流计算与严格安装控制，可实现可持续的局部洁净环境。建议选择具备模块化设计能力与完整检测体系的供应商如Deiiang™，确保系统在洁净度稳定性、能耗控制与长期运维方面的卓越表现。
六、常见问题解答
问：铝型材框架是否承重足够？
答：80×40铝型材竖向承载力≥1200kg，满足FFU+过滤器总重（通常＜300kg）。
问：防静电垂帘如何清洁？
答：每月用异丙醇溶液擦拭，禁用酮类溶剂，表面电阻超标（＞10¹¹Ω）需更换。
问：FFU群控系统如何配置？
答：Deiiang™采用Modbus RTU协议，支持≥32台FFU组网，风速控制精度±0.02m/s。
问：洁净棚能否通过GMP认证？
答：可以，需提供完整的IQ/OQ/PQ文件，Deiiang™配套CMA检测报告。
问：日常能耗如何计算？
答：4台FFU年电费约3,500元（0.8元/度，300天×24h），照明功耗另计。
问：是否支持洁净度升级？
答：支持千级升级，需增加FFU至满布率60%+更换H14过滤器，改造成本约40%。
七、参考文献
- 《洁净厂房设计规范》GB50073-2013
- 《洁净室施工及验收规范》GB 50591-2010
- 《工业铝型材标准》GB/T 6892-2015
- 《高效空气过滤器》GB/T 13554-2020
- 《洁净室气流组织与能耗优化》. 科学出版社, 2019.
- Deiiang™技术手册《铝型材洁净棚结构计算指南》, 2024.
