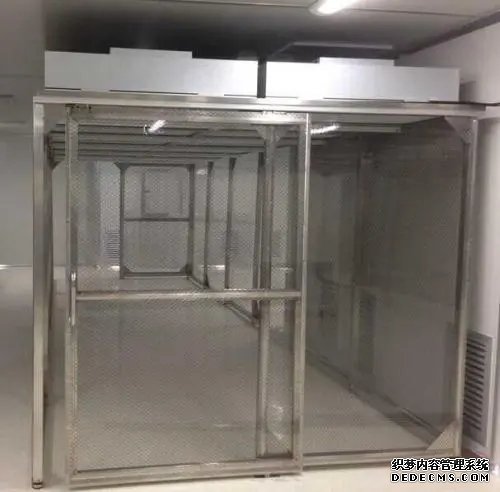

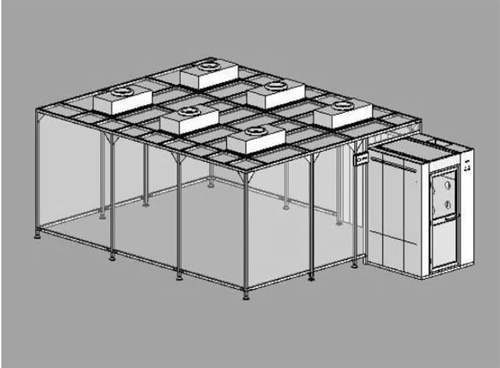

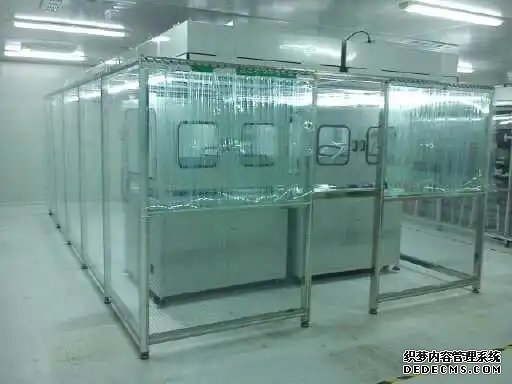

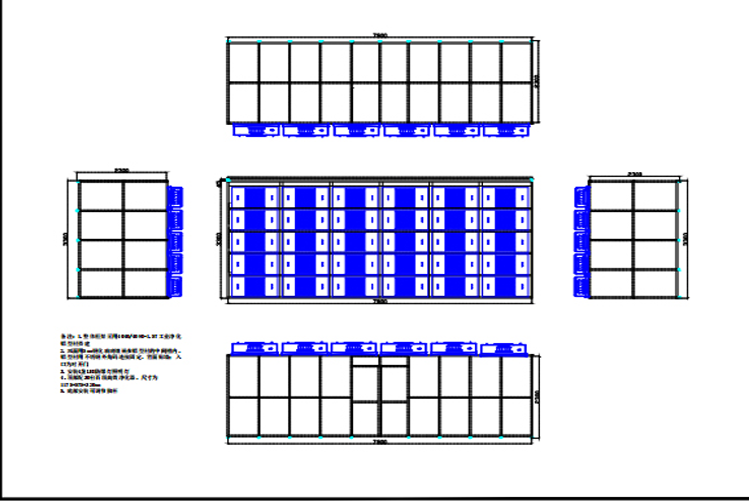

洁净棚设计

ISO 14644-1 标准：洁净棚（洁净室）的洁净度等级

ISO 14644-1是国际上广泛应用的洁净室和洁净区空气洁净度的标准。根据该标准，洁净度等级的划分基于空气中粒子的数量和尺寸。洁净棚通常应满足以下级别的要求：

ISO 5级：适用于半导体制造、高精度光学装置、细胞培养等要求极高洁净度的操作。

ISO 6级：适用于较高洁净度要求的应用，如微电子装配、部分制药操作等。

ISO 7级：适用于一般电子产品制造、医疗器械生产等。

ISO 8级：适用于普通的实验室操作、食品加工等对洁净度要求相对较低的环境。

ISO 14644-2 标准：洁净棚（洁净室）环境监控

ISO 14644-2规定了洁净室及洁净棚的环境监测要求，包括：

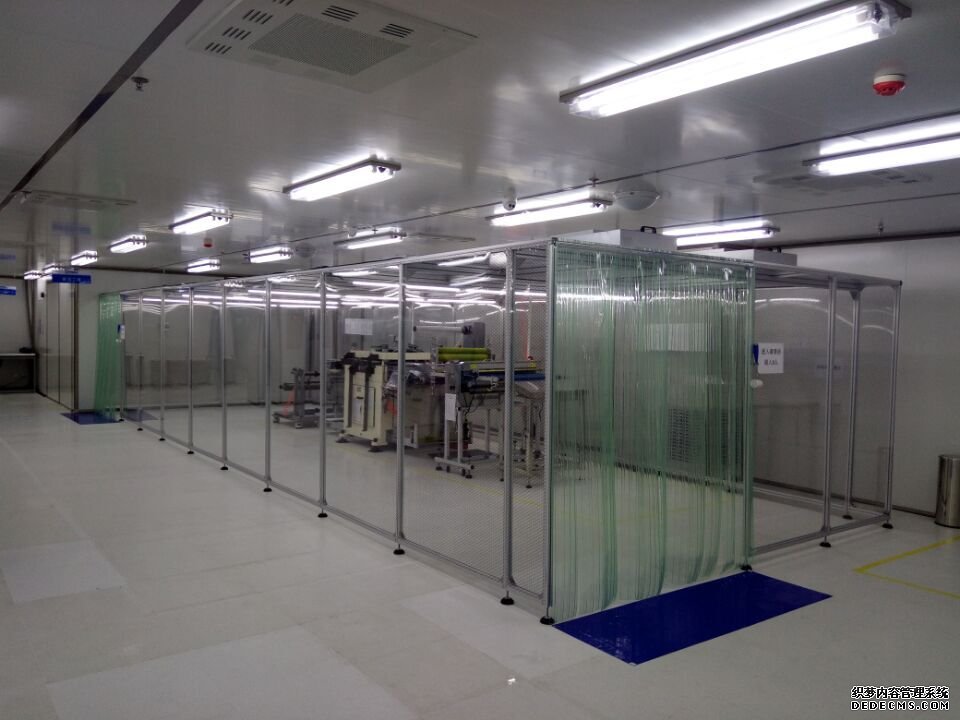

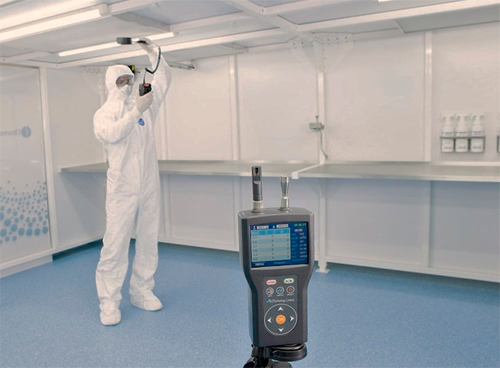

颗粒物监测：需要定期检测洁净棚内部的颗粒物数量，确保其符合相应洁净度等级的要求。

空气流速与温湿度监控：需要监测空气流速、温湿度等环境参数，确保符合设计要求。

压力差：洁净棚内需要维持适当的正压，以防止外部污染物进入。

洁净棚中国国家设计标准（GB/T 19001、GB 50073等）

在中国，洁净棚设计也需要遵守相关的国家标准：

GB 50073《洁净室设计规范》：该规范规定了洁净室的设计要求，包括空气洁净度等级、空气流量、温湿度等方面的要求，适用于洁净棚的设计。

GB/T 19001《质量管理体系要求》：适用于洁净棚的管理体系建设，确保生产过程中保持洁净环境。

GB 28234《药品生产质量管理规范》：在制药行业，洁净棚设计需要符合这一规范的要求，确保无菌环境。

Product Video

Questions & Answers

问：洁净棚的设计要求有哪些？

答：洁净棚的设计要求包括确保洁净度、控制气流、温湿度、压力差等环境条件。设计时需采用高效过滤系统、合理布局工作区域与设备，确保无尘环境。此外，还需考虑人员流线、防止交叉污染、噪声控制等因素，以保持洁净棚内空气质量和工作效率。

问：洁净棚的洁净度等级如何确定？

答：洁净棚的洁净度等级通常依据空气中颗粒物的数量来确定，常用的标准有ISO 14644-1。洁净度等级的划分是根据每立方米空气中不同粒径颗粒的最大允许数量来设定的，较高等级的洁净棚要求颗粒物浓度极低。

问：洁净棚与无尘室的区别是什么？

答：洁净棚与无尘室的区别主要在于规模和功能。无尘室通常是一个封闭的、独立的空间，具有严格的洁净度控制，而洁净棚则是相对较小的、可以在现有环境中设置的空间，适用于局部区域的洁净需求。洁净棚的洁净度标准可能较无尘室要求低。

问：如何选择洁净棚的空气过滤系统？

答：洁净棚的空气过滤系统应根据洁净度等级需求选择。通常使用初效、中效和HEPA（高效空气颗粒物）过滤器来去除空气中的颗粒物。选择时需考虑空气流量、过滤效率、风阻以及设备的维护便捷性，确保系统能够持续有效地保持洁净棚内的空气质量。

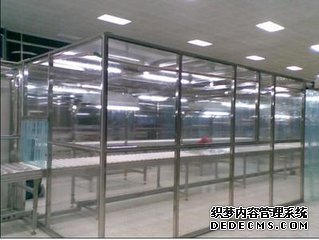

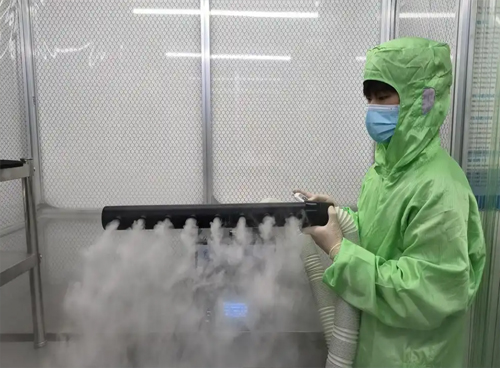

问：洁净棚的气流组织应如何设计？

答：洁净棚的气流组织设计应根据层流或非层流方式进行，确保空气能够均匀分布，减少死角和污染源。常见的设计方案包括使用上送风、下排风的层流系统，确保洁净空气能覆盖整个工作区域，并避免污染物的积聚和气流短路。

问：如何计算洁净棚的换气次数？

答：洁净棚的换气次数计算通常根据洁净棚的体积和所需的空气流量来进行。换气次数应根据洁净度等级要求进行设计，通常每小时换气20次或更多。计算时需要考虑过滤系统的能力、洁净棚内部热负荷等因素，以确保室内空气质量。

问：洁净棚的温湿度控制设计应注意哪些问题？

答：洁净棚的温湿度控制设计应根据工艺需求设定适宜的温湿度范围。设计时需考虑空气调节系统的稳定性、控制精度、能效和应急措施。温度和湿度的波动可能影响产品质量，因此精确控制是非常重要的，特别是在对环境要求严格的行业中。

问：洁净棚的压力差设计要求是什么？

答：洁净棚的压力差设计要求确保其内部始终保持正压，以防止外部空气和污染物进入。洁净棚与周围环境或其他区域的压力差应保持在适当的范围内，通常为10-15Pa，以确保气流方向正确，避免污染源的侵入。

问：洁净棚的层流设计如何实现？

答：洁净棚的层流设计通过高效过滤系统（如HEPA过滤器）和合理的气流布局实现。层流设计要求空气沿着工作区域流动，且流速稳定均匀，避免空气在区域内乱流或短路。设计时通常采用从上方送风、从下方排风的方式，以确保空气流动方向和洁净度。

问：洁净棚的人员进入和操作流程设计有哪些要求？

答：洁净棚的人员进入和操作流程设计应严格控制，以防止污染物进入。进入前需经过更衣区，更换无尘服、手套和口罩，并进行必要的洗手和消毒。操作流程设计应确保人员活动不干扰洁净环境，避免污染源交叉。

问：洁净棚的空气流速要求是多少？

答：洁净棚的空气流速要求应根据洁净度等级和气流组织设计来确定。通常情况下，空气流速应在0.3-0.5米/秒之间，以确保空气能够均匀分布且不产生涡流或死角。过高的流速可能造成空气扰动，而过低则可能无法有效保持洁净度。

问：如何选择洁净棚的建筑材料？

答：洁净棚的建筑材料应选择无尘、易清洁且不易释放有害物质的材料。常用的材料包括不锈钢、聚氯乙烯（PVC）、铝合金等，这些材料表面光滑，便于清洁和维护。此外，还需考虑材料的耐腐蚀性、耐火性和稳定性，以确保洁净棚的长期使用。

问：洁净棚的设备布局设计应考虑哪些因素？

答：洁净棚的设备布局设计应考虑洁净度要求、气流流动、设备间的相对位置、维修方便性等因素。应确保设备布局不阻碍气流流动，避免空气短路和污染区域的交叉。同时，设备布局应合理，以便于人员操作和清洁维护。

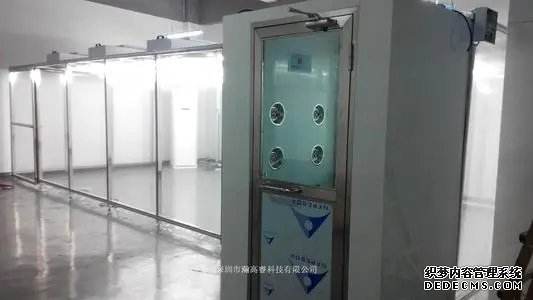

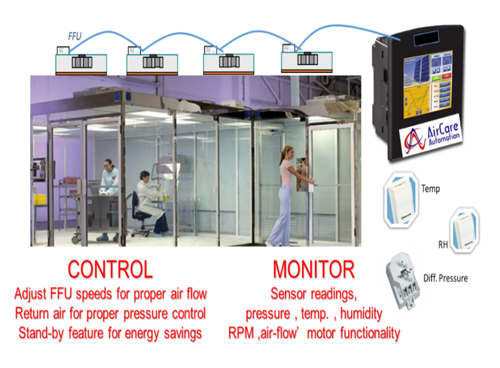

问：洁净棚的空气质量监控系统如何设计？

答：洁净棚的空气质量监控系统应包括对颗粒物、温湿度、气流速度等关键参数的实时监控。系统应具有报警功能，能及时反映空气质量的变化。设计时需考虑监测设备的灵敏度、可靠性，以及与空调系统的联动性，确保洁净棚环境的稳定。

问：洁净棚的噪声控制标准是什么？

答：洁净棚的噪声控制标准通常要求噪声水平不超过60分贝，以避免对工作人员的健康和工作效率造成影响。设计时需选择低噪声设备，使用隔音材料和消声器，合理布置设备和管道，确保洁净棚内环境的安静。

问：如何防止洁净棚内的交叉污染？

答：防止洁净棚内交叉污染的措施包括人员流线单向、物料传输通道封闭、严格的进出控制以及定期清洁消毒。通过合理划分洁净区和非洁净区、控制物料进出和空气流动，最大限度减少污染源的交叉传播。

问：洁净棚设计中HEPA过滤器的选型和使用？

答：洁净棚设计中HEPA过滤器的选型应根据洁净度要求、风量和使用寿命来决定。HEPA过滤器通常要求99.97%的颗粒去除效率，能够有效过滤0.3微米以上的微粒。选型时还需考虑其压力损失、维护频率和成本。

问：洁净棚的能效如何优化？

答：洁净棚的能效优化可通过选择高效的空调系统、变频驱动设备和热回收技术来实现。设计时应避免过度通风和不必要的能源浪费，合理配置设备运行时间，并采用节能型空气处理系统，减少能源消耗。

问：洁净棚的定期维护和清洁工作如何开展？

答：洁净棚的定期维护和清洁应包括空气过滤器的检查和更换、设备的定期检修、工作区域的清洁消毒等。清洁时应使用无尘材料和专用清洁剂，避免引入新的污染源。同时，应建立维护记录，确保洁净棚长期处于最佳状态。

问：洁净棚设计中如何保证人员和物品的流动合理性？

答：洁净棚设计中，人员和物品的流动应严格规划，遵循单向流动原则。人员进入洁净棚前应经过更衣区，避免与非洁净区交叉。物品传递应通过密封传递系统或专用通道，确保在任何情况下，洁净棚内的环境不受污染影响。
