铝型材净化棚作用，铝型材净化棚造价多少钱

铝型材净化棚的核心功能与技术优势

铝型材净化棚是一种基于模块化设计的局部洁净环境设备，其主要功能包括微粒控制、环境参数管理和静电防护。微粒控制方面，通过高效过滤系统，将≥0.5μm颗粒物控制在ISO Class 5-8标准范围内。环境参数管理方面，精确控制温度(18-26℃)、湿度(45%-65%)、压差(10-15Pa)等关键参数。静电防护方面，围护结构表面电阻维持在10^6-10^9Ω，符合ESD防护标准。

根据GB 50073-2013《洁净厂房设计规范》，铝型材净化棚特别适合作为现有洁净环境的局部增强方案。Deiiang™实测数据显示，其标准型净化棚在连续运行中，洁净度稳定性达到±3%的行业领先水平。

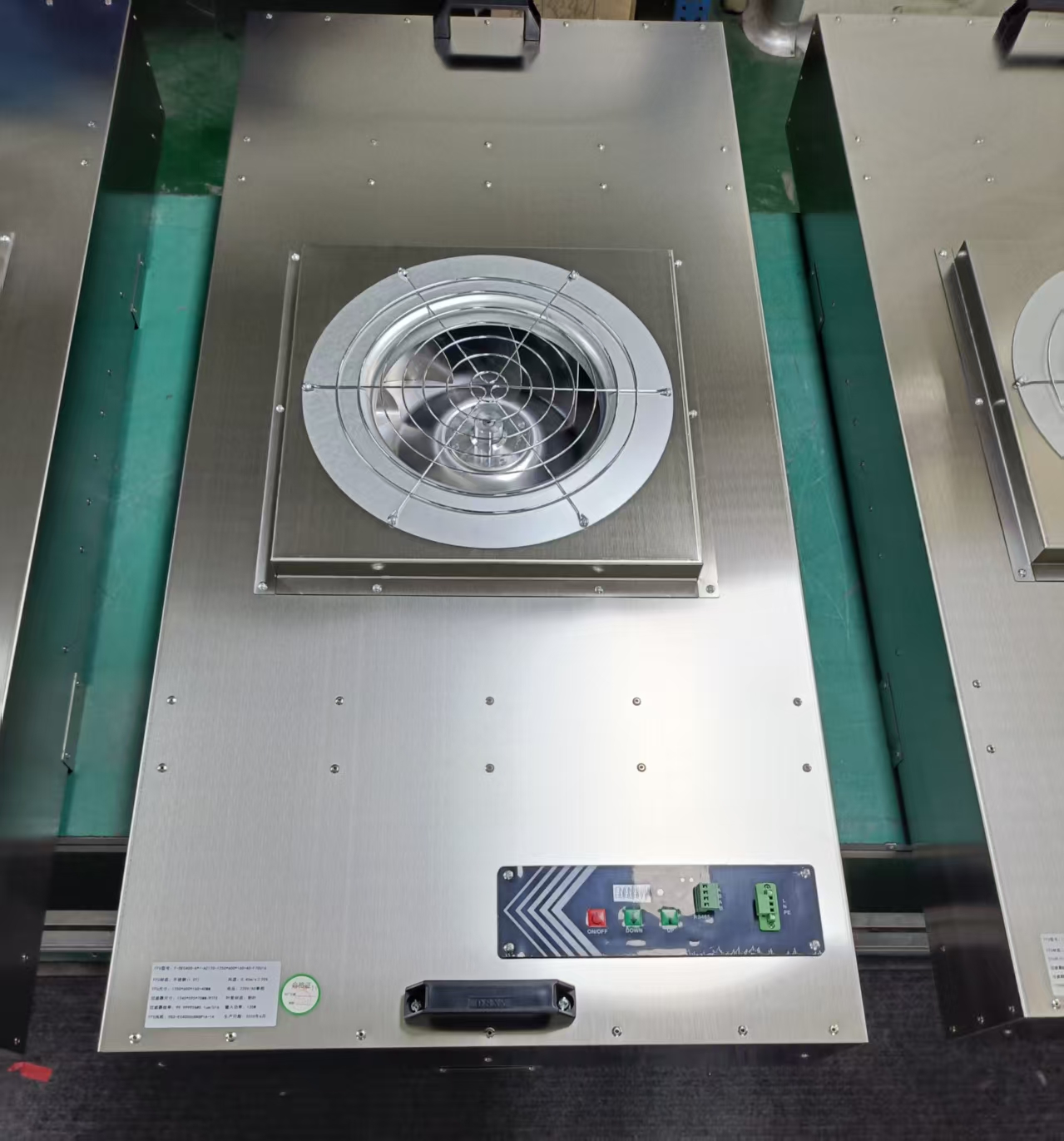

FFU系统配置与科学计算

FFU数量计算是净化棚设计的核心环节，直接关系到洁净度达标与运行经济性。FFU配置计算公式为N = (V × n × K) / Q，其中V表示净化棚体积(m³)，n表示换气次数(次/h)，K表示安全系数(取1.1-1.3)，Q表示单台FFU额定风量(m³/h)。

各等级换气次数标准包括：百级(ISO Class 5)换气次数70-100次/h，适用于芯片制造、微创手术；千级(ISO Class 6)换气次数50-70次/h，适用于精密仪器、医药包装；万级(ISO Class 7)换气次数25-50次/h，适用于电子装配、实验室；十万级(ISO Class 8)换气次数15-25次/h，适用于食品包装、普通生产。

计算实例：以12m×10m×3m万级净化棚为例，体积V = 12×10×3 = 360m³，换气次数n = 40次/h，安全系数K = 1.2，单台FFU风量Q = 1000m³/h，FFU数量N = (360×40×1.2)/1000 ≈ 18台。

Deiiang Jason.peng指出："我们的智能控制系统可根据实时粒子计数动态调节FFU转速，在保证洁净度的同时降低能耗15-25%。

工业铝型材规格与选型指南

铝型材作为净化棚的骨架，其选型直接影响结构稳定性与使用寿命。常用型材规格包括4040系列，截面尺寸40×40mm，米重1.2-1.8kg/m，适用跨度≤3.0m，承载能力800-1200kg/m；4080系列，截面尺寸40×80mm，米重2.5-3.2kg/m，适用跨度≤4.5m，承载能力1500-2000kg/m；4545系列，截面尺寸45×45mm，米重1.8-2.3kg/m，适用跨度≤3.5m，承载能力1000-1500kg/m；5050系列，截面尺寸50×50mm，米重2.2-2.8kg/m，适用跨度≤4.0m，承载能力1200-1800kg/m。

选型要点：中小型净化棚(面积<20㎡)优选4040/4545系列；大型净化棚(面积≥20㎡)推荐4080/5050系列；特殊环境(高湿度/腐蚀性)选用6063-T5铝合金，表面阳极氧化处理。

Deiiang™采用有限元分析进行结构优化，确保型材应力分布均匀，安全系数≥2.5。

直流vs交流FFU：全生命周期成本分析

基于100台FFU、三年运行周期的成本对比：初始投资对比方面，交流FFU设备采购18.0万元，直流FFU设备采购32.0万元，差值+14.0万元；交流FFU配电系统19.2万元，直流FFU配电系统9.6万元，差值-9.6万元；交流FFU安装调试3.6万元，直流FFU安装调试3.8万元，差值+0.2万元；小计交流FFU 40.8万元，直流FFU 45.4万元，差值+4.6万元。

运行成本对比（三年期）方面，交流FFU电费42.0万元，直流FFU电费15.8万元，节约额26.2万元；交流FFU维护费用6.0万元，直流FFU维护费用3.0万元，节约额3.0万元；交流FFU滤网更换9.0万元，直流FFU滤网更换6.0万元，节约额3.0万元；小计交流FFU 57.0万元，直流FFU 24.8万元，节约额32.2万元。

总拥有成本(TCO)：交流FFU 40.8 + 57.0 = 97.8万元，直流FFU 45.4 + 24.8 = 70.2万元，三年净节约27.6万元。

Deiiang™的智能直流FFU采用EC电机技术，比传统交流方案节能50%以上，投资回收期约18-24个月。

造价构成与经济效益分析

标准铝型材净化棚(10㎡万级)造价分解：初始投资包括铝型材框架系统0.8-1.2万元(25-30%)，FFU净化系统1.0-1.8万元(30-35%)，围护结构(帘/板)0.6-1.0万元(15-20%)，电气与控制0.4-0.6万元(10-12%)，安装调试0.3-0.5万元(8-10%)，总计3.1-5.1万元。

与传统洁净室的经济性对比：单位造价铝型材净化棚0.31-0.51万元/㎡，传统洁净室0.8-1.2万元/㎡；施工周期铝型材净化棚5-7天，传统洁净室30-45天；改造成本铝型材净化棚15-20%，传统洁净室40-60%。

实证研究显示，Deiiang™铝型材净化棚的三年总拥有成本比传统方案低35-45%。

应用场景与性能验证

铝型材净化棚在以下领域表现卓越：在电子制造业中，SMT贴片区域，洁净度稳定维持ISO Class 5；静电敏感工序，表面电阻控制在标准范围内。在生物医药领域，无菌灌装线，符合GMP A级环境要求；实验室研究区，提供稳定的温湿度环境。

质量控制要点包括：每月进行粒子计数验证(依据ISO 14644-2)；季度性表面电阻检测(依据IEC 61340-5-1)；年度结构稳定性检查(变形量≤2mm/m)。

总结

铝型材净化棚通过科学的FFU配置、优化的型材选型和高效的直流技术，为各行业提供了可靠的局部洁净解决方案。Deiiang™依托严谨的设计理念和专业的技术团队，确保每个项目在性能与成本间达到最佳平衡。随着智能化发展，集成物联网监控的铝型材净化棚将成为产业升级的重要支撑。
