铝型材洁净棚规格与风量特点详解

全面解析铝型材洁净棚规格标准与FFU风量特性，为工业净化提供专业解决方案

铝型材洁净棚作为现代工业净化的核心设备，其结构规格与风量特性的科学设计直接关系到净化效果和设备性能。本文基于ISO 14644标准和GB 50073规范，结合Deiiang™多年工程实践经验，深入解析铝型材洁净棚的规格选择、FFU风量特性及检测方法。Deiiang™产品设计师Jason.peng指出："合理的规格选择和精确的风量控制是确保洁净棚高效运行的关键因素。"

铝型材规格选择与结构设计

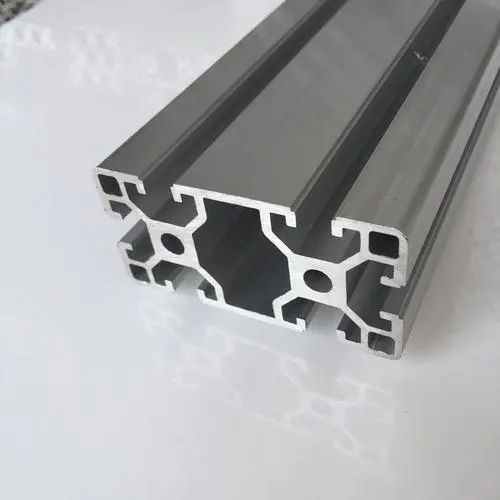

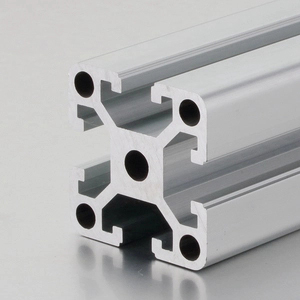

铝型材作为洁净棚的核心结构材料，其规格选择直接影响设备稳定性和使用寿命。根据GB/T 6892-2015标准，Deiiang™提供以下规格选择指南：

型材规格	截面尺寸(mm)	承载能力(kg/m)	适用洁净棚尺寸	建议应用场景
4040铝型材	40×40	≤150	＜20m²	小型洁净棚、工作台
4080铝型材	40×80	≤250	20-50m²	中型洁净棚
8080铝型材	80×80	≤400	50-100m²	大型洁净棚
9090铝型材	90×90	≤600	100-200m²	超大型洁净棚
100100铝型材	100×100	≤800	＞200m²	特大型洁净工程

铝型材选型计算原则

铝型材选型需基于结构力学计算，主要考虑以下因素：

载荷计算：包括FFU设备重量、过滤器重量、顶板重量等，总载荷×安全系数(1.5-2.0)
挠度校核：最大挠度δ_max = (5×q×L⁴)/(384×E×I) ≤ L/250，其中q为均布载荷，L为跨度，E为弹性模量，I为截面惯性矩
稳定性验算：长细比λ = L/i ≤ 150，其中i为截面回转半径
连接强度：型材连接处采用专用角件，抗拉强度≥2000N，抗剪强度≥1500N

Deiiang™采用有限元分析(FEA)软件进行结构优化，确保铝型材框架安全可靠。

FFU规格尺寸与风量特性分析

FFU(风机过滤单元)是洁净棚的核心净化设备，其规格和风量特性直接决定净化效果。根据ISO 14644-4标准，FFU选型需考虑以下因素：

FFU型号	外形尺寸(mm)	额定风量(m³/h)	风速(m/s)	噪音(dB)	适用洁净等级
FFU-22	600×600×250	1000-1300	0.35-0.45	≤52	ISO 6-7
FFU-42	1200×600×320	2000-2500	0.40-0.50	≤55	ISO 5-6
FFU-43	1200×900×320	3000-3500	0.45-0.55	≤58	ISO 5
FFU-44	1200×1200×320	4000-4500	0.45-0.55	≤60	ISO 4-5
FFU-25	750×1500×320	3500-4000	0.45-0.55	≤59	ISO 5

FFU风量计算方法

FFU风量选择需基于洁净棚体积和换气次数要求：

基本公式：Q = V × N，其中Q为总风量(m³/h)，V为洁净棚体积(m³)，N为换气次数(次/h)
ISO 5级(100级)：N ≥ 300次/h，风速0.45±0.1m/s
ISO 6级(1000级)：N ≥ 70次/h，风速0.40±0.1m/s
ISO 7级(10000级)：N ≥ 30次/h，风速0.35±0.1m/s
ISO 8级(100000级)：N ≥ 15次/h，风速0.30±0.1m/s

Deiiang™ FFU采用EC直流无刷电机，风量调节范围30-100%，比传统AC电机节能35%以上。

风量与风速检测方法与标准

风量与风速的准确检测是确保洁净棚性能的关键。根据GB/T 14294-2008标准，Deiiang™推荐以下检测方法：

套管法检测规范

适用于风口内截面相同或相近的情况：

套管长度大于风口边长2倍，采用轻质板或膜材作为辅助风管
出口平面等分小方块，边长不大于200mm，每个方块中心设测量点
小风口至少测点不少于6点，大风口按每0.04m²一个测点布置
也可采用锥形套筒，上开口与风口内截面相同，下开口面积≥上开口面积50%
套筒长度＞1.5倍风口边长，边墙与垂线倾角≤7.5°

计算公式：Q = A × V_avg × 3600，其中A为截面净面积(m²)，V_avg为平均风速(m/s)

风管法检测标准

当风口上风侧有较长的支管段时可使用：

测量截面与局部阻力部分距离：下游≥5倍管径，上游≥3倍管径
矩形风管将实测断面分成若干等比例小断面，每个小断面接近正方形
小断面边长≤200mm，测点位于小截面中心，小管段测点≥6个
圆形风管采用等面积圆环法划分测量断面，确定测点数
使用皮托管时先测动压，再计算风量：V = √(2×P_d/ρ)，其中P_d为动压(Pa)，ρ为空气密度(1.2kg/m³)

风量罩法操作规范

采用流量计直接测量风量：

风量罩面积应接近风口面积，完全覆盖过滤器或出风口
风量罩边缘与接触面应严密无泄漏，居中放置
读数稳定后记录数据，每点测量时间≥30秒
测量3次取平均值，偏差应＜5%

Deiiang™推荐使用校准过的风量罩，精度±3%，测量范围0-5000m³/h。

单向流洁净室测量方法

送风量采用平均风速与房间截面面积乘积的方法：

实测截面取离地面0.8m处无障面(孔板和格栅除外)的水平截面
有障碍物时，测量截面提高到障碍物表面以上0.25m
取距送风面0.5m处垂直于地面的截面，测点间距≤1m
一般测点间距0.3m，测点不少于20个，均匀分布
使用热球风速计，最小刻度≤0.02m/s，局部流速测量用超声波三维风速计

FFU技术特点与应用优势

Deiiang™ FFU采用先进技术和优质材料，具有以下显著特点和应用优势：

性能特点

超薄设计：厚度仅250mm，节省空间
低噪音：科学的风机选型，噪音≤52-60dB(A)
低振动：总振动率＜1mm/s，振幅≤4μm
高效节能：EC电机效率＞85%，比AC电机节能35%
长寿命：风机寿命50,000小时，免维护

材质选择

冷轧钢板：锌铝涂层，防腐耐用
不锈钢板：304/316不锈钢，耐腐蚀
铝板：轻量化设计，美观大方
过滤器：H13/H14高效过滤器，效率99.95-99.995%

应用领域

Deiiang™ FFU广泛应用于以下行业：

半导体工业：晶圆生产、芯片制造
电子行业：PCB制造、显示屏生产
生物医药：无菌生产、实验室
光学工业：镜头制造、精密仪器
食品工业：无菌包装、高洁净生产

实际案例：某半导体企业采用Deiiang™ FFU系统，洁净度提升30%，能耗降低28%，年节约电费约45万元。

技术总结与选型建议

铝型材洁净棚和FFU系统的选型与配置是一个系统工程，需要综合考虑技术性能、使用需求和经济效益。Deiiang™产品设计师Jason.peng基于多年实践经验，总结以下核心要点：

1. 铝型材选型原则：根据洁净棚尺寸和承载要求选择合适的铝型材规格，中小型选用4040/4080型材，大型选用8080以上型材。

2. FFU配置策略：根据洁净等级要求选择FFU型号和数量，ISO 5-6级推荐FFU-42/43/44，ISO 7-8级可选用FFU-22。

3. 风量控制优化：采用智能控制系统，根据实际使用情况调节风量，在保证洁净度的同时降低能耗。

4. 检测与验证：定期进行风量和风速检测，确保系统性能符合设计要求。建议每季度进行一次全面检测。

5. 全生命周期成本：综合考虑设备投资、运行能耗、维护成本和产品价值，选择最优技术方案。

通过科学的规格选择和精确的风量控制，铝型材洁净棚可以为各行业提供稳定可靠的洁净环境。Deiiang™提供的定制化解决方案已成功应用于半导体、电子、医药等多个行业，取得了显著的经济和技术效益。

常见问题解答（FAQ）

Q: 如何选择适合的铝型材规格？

A: 根据洁净棚尺寸和承载要求选择：小型棚(＜20m²)选用4040型材，中型棚(20-50m²)选用4080型材，大型棚(＞50m²)选用8080以上型材。需进行结构计算验证。

Q: FFU风量如何计算？

A: 基本公式Q = V × N，其中V为洁净棚体积(m³)，N为换气次数(次/h)。ISO 8级N≥15次/h，ISO 7级N≥25次/h，ISO 6级N≥50次/h，ISO 5级需要层流设计。

Q: 风量检测有哪些方法？

A: 主要方法包括套管法、风管法、风量罩法和风口法。套管法适用于标准风口，风量罩法操作简便，风管法精度较高。应根据具体情况选择合适的检测方法。

Q: EC电机和AC电机有何区别？

A: EC电机为直流无刷电机，效率＞85%，节能30-40%，调速性能好，寿命长。AC电机为交流电机，成本低但效率较低(70-75%)，调速性能差。Deiiang™推荐使用EC电机。

Q: 过滤器更换周期是多久？

A: 初效过滤器3-6个月更换，中效过滤器6-12个月更换，高效过滤器12-36个月更换。实际更换周期应根据压差示值(初效ΔP≥250Pa，中效ΔP≥300Pa，高效ΔP≥450Pa)确定。

Q: 如何降低FFU系统能耗？

A: 可采用以下措施：选用EC电机、采用变风量控制、优化气流组织、定期更换过滤器、加强系统密封。Deiiang™智能系统可降低能耗35-40%。
