MENU百级洁净棚
百级洁净棚指的是符合ISO 5洁净度等级的洁净棚，也常被称为“百级”洁净棚，主要用于要求高洁净度的工业、科研和医疗等领域。ISO 5等级意味着每立方米空气中，粒径为0.5μm或以上的粒子数量不超过3520个。百级洁净棚通常被应用于对空气洁净度要求极高的环境，像半导体制造、制药生产以及高精度电子产品的组装等。
百级洁净棚（ISO 5）在要求极高空气洁净度的环境中发挥着至关重要的作用。它通过精确的空气过滤、温湿度控制和气流管理，确保了半导体、制药、电子等行业中产品的质量和生产过程的可靠性。百级洁净棚的设计、建设与运行需要严格遵循洁净标准，并采取有效的防护措施，以满足不同应用领域对洁净度的高要求。
百级洁净棚洁净度等级标准
百级洁净棚的洁净度等级符合ISO 14644-1标准中的ISO 5要求。
具体标准包括： 空气洁净度要求：在每立方米的空气中，粒径为0.5μm或以上的粒子数量不应超过3,520个。
适用范围：百级洁净棚主要用于要求极高洁净度的环境，如半导体生产、药品制造、微电子产品装配等。
ISO 5洁净棚的空气质量： 粒径：0.5μm或以上的颗粒。 粒子浓度：每立方米空气中不超过3,520个。
这些标准确保了洁净棚内环境的高洁净度，防止颗粒污染影响生产或科研过程。
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
百级洁净棚设计
百级洁净棚的设计要求非常严格，需确保空气流动、洁净度、温湿度和气压等因素都达到标准要求。主要设计要点：
|
|
|

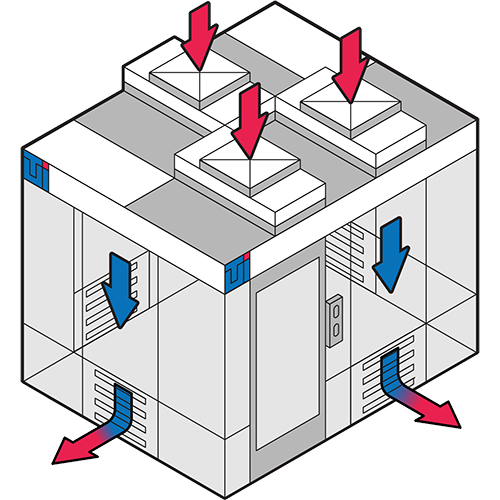

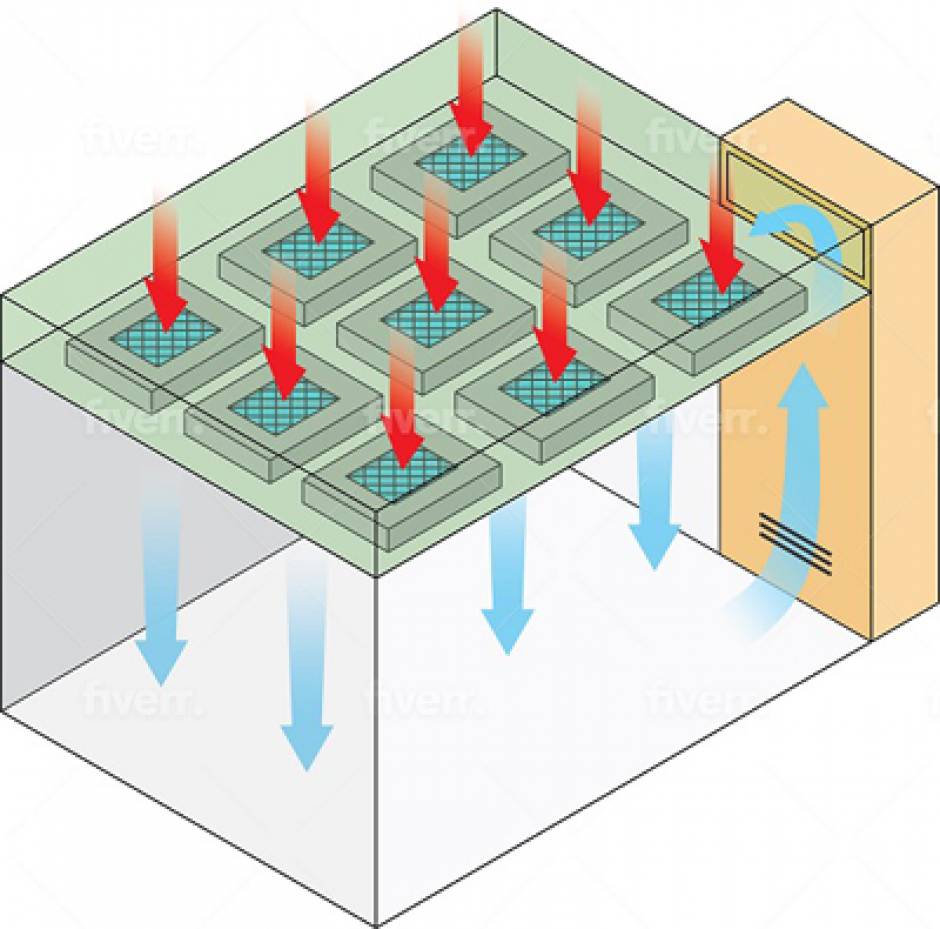

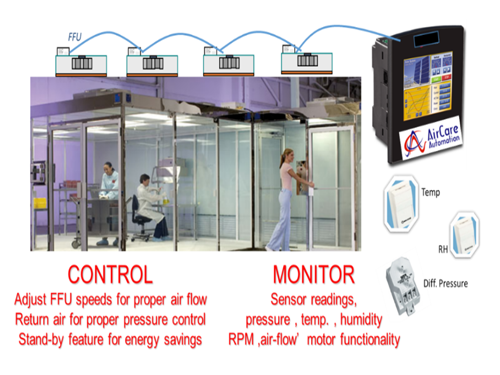

空气流动设计： 百级洁净棚通常采用单向气流设计，确保空气由洁净区域流向污染源或排风口，以减少颗粒物的二次污染。 设计气流量和风速，使洁净棚内的气流保持稳定，减少死角和涡流。 | 过滤系统设计： 使用高效过滤器，如HEPA过滤器（高效空气颗粒物过滤器），捕捉空气中的微小颗粒，确保洁净度要求。 设计合理的空气流通系统，确保空气经过过滤后均匀分布到洁净棚内部。 | 温湿度控制： 百级洁净棚对温湿度的要求较为严格。通常需要保持温度在20°C至22°C之间，湿度在40%至60%之间，防止湿气影响设备和产品。 温湿度控制系统应采用自动调节设备，以保持稳定的环境参数。 |
|
|
|
气压控制： 百级洁净棚通常设置负压环境，确保外部污染物无法进入洁净棚。负压设计需要保持内部气压低于外部环境，以确保空气始终从洁净区域流出。 | 结构和材料选择： 洁净棚的结构和装修材料需要平滑、光滑，避免细小颗粒的积聚。常用材料有不锈钢、铝合金等，具有防腐蚀、易清洁的特性。 地面材料应具备防尘和抗静电的特性。 | 照明设计： 照明系统应采用不会产生颗粒污染的灯具，确保照明强度适宜，方便操作，同时不影响洁净环境。 |
百级洁净棚施工
|
|
|

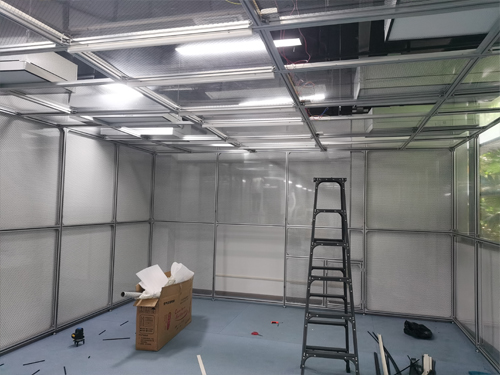

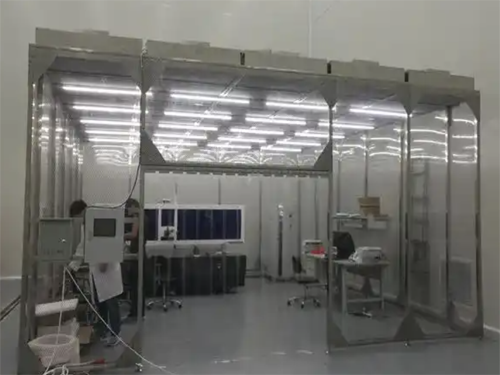

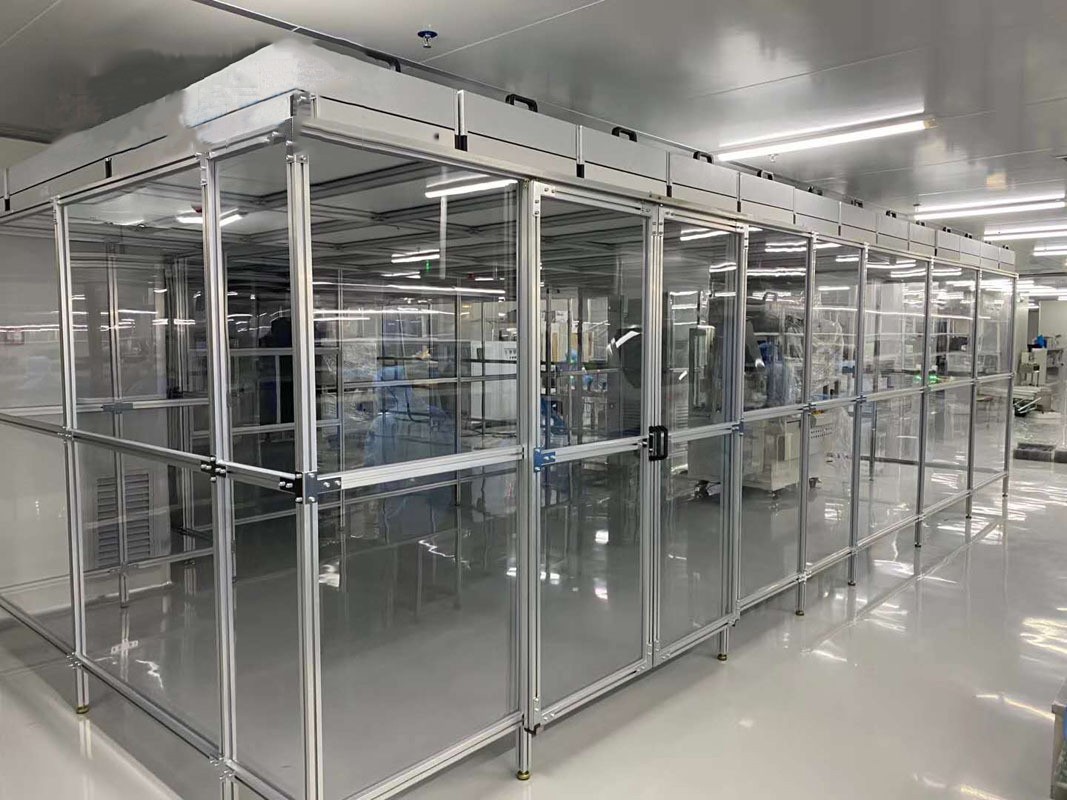

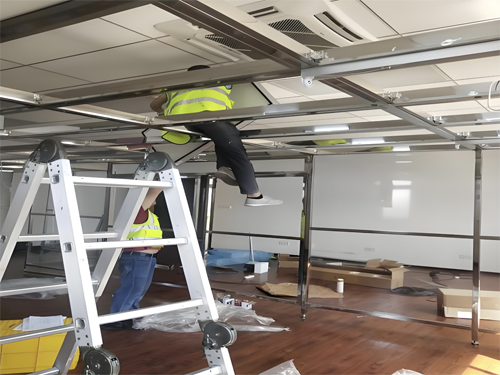

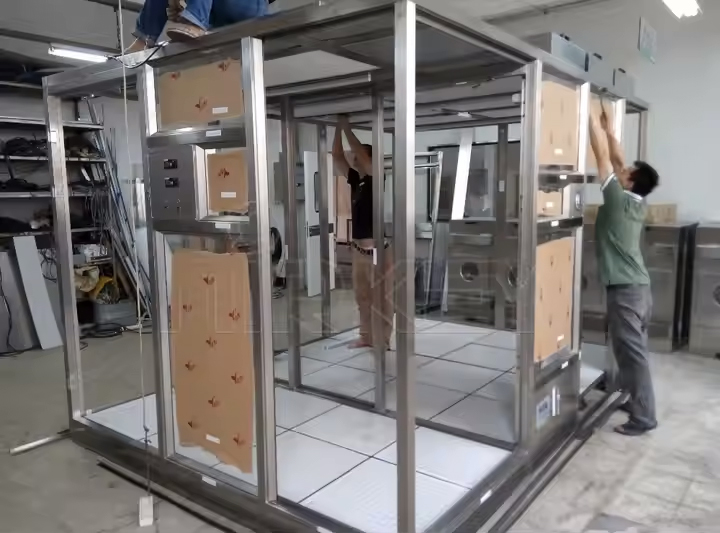

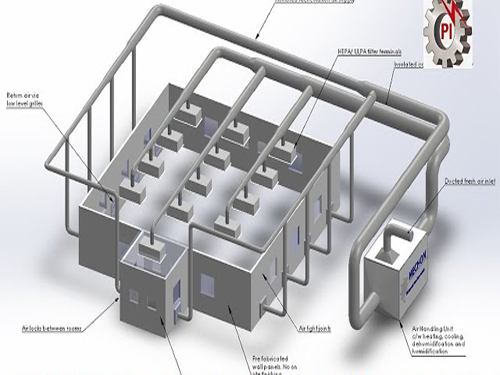

洁净棚框架搭建： 根据设计图纸，先搭建洁净棚的主体框架。（不锈钢、铝合金） 墙体安装： 安装洁净棚的墙体时，（密封，墙体材料需光滑、平整，易清洁，） | FFU过滤系统安装： HEPA过滤器安装：根据设计要求，安装HEPA（或ULPA）高效空气过滤器。过滤器的安装应紧密无缝，并确保空气过滤效率达到标准。 | 照明系统： 照明应分布均匀，确保工作环境的光照需求。 电气设备安装： 电缆、线路应规范布置，防止对洁净环境造成影响。 |
百级洁净棚行业应用
|
|
|

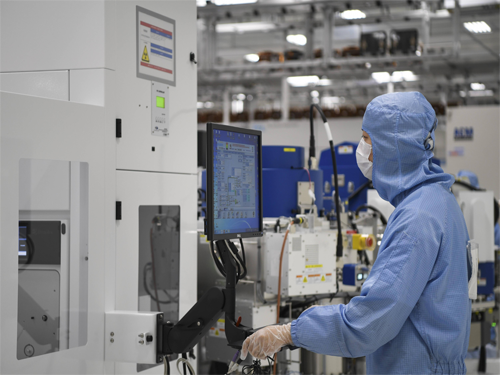

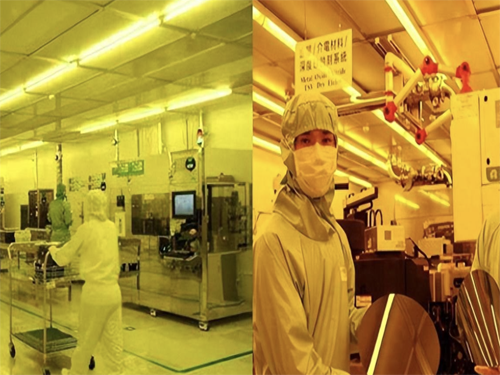

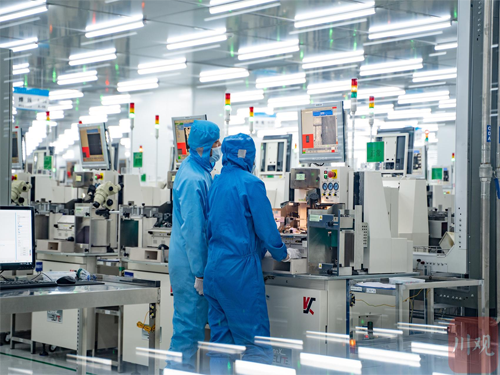

半导体行业： 半导体制造过程中，微小颗粒的污染会严重影响产品质量和良品率。因此，半导体生产需要在ISO 5级洁净环境下进行，以确保每个芯片、集成电路等电子元件的质量。 | 微电子行业： 微电子产品的生产过程对洁净度要求极高，百级洁净棚用于制造各种精密电子产品，如LCD显示屏、光学传感器、激光器等。 | 光学仪器和精密仪器制造： 光学产品，如显微镜、望远镜等，制造过程中要求避免微小颗粒影响成像精度。百级洁净棚为这些产品提供了必要的洁净环境。 |
FAQ
问：百级洁净棚是什么级别？
答：百级洁净棚通常指的是ISO 5级洁净棚。ISO 5级的标准要求洁净棚内每立方米的空气中，最大允许颗粒数量为100个，粒径为0.5微米以上。百级洁净棚具有非常高的洁净度要求，常用于半导体制造、生命科学研究、药品生产等行业，在这些领域中，产品对微粒污染的敏感度极高，需要严格控制空气中的颗粒物。
问：百级洁净棚的设计要求是什么？
答：百级洁净棚的设计要求非常严格，主要包括以下几个方面：首先，要有高效空气过滤系统（如HEPA或ULPA过滤器），以有效去除空气中的微粒；其次，洁净棚内部必须保持单向气流，确保空气不断被洁净；第三，棚内温度、湿度及气压需要精确控制，以防止外界污染物的入侵。设计时还要考虑到人员的活动、设备的排布以及流线的优化等因素。
问：百级洁净棚适用于哪些行业？
答：百级洁净棚适用于那些对洁净度要求极高的行业，包括半导体制造、电子产品组装、医药生产、生命科学研究、航空航天等。特别是半导体行业，在芯片制造过程中，微粒的污染可能导致产品质量严重下降，因此ISO 5级的洁净环境至关重要。百级洁净棚也广泛用于制药行业，尤其是在无菌药品的生产过程中。
问：百级洁净棚的空气流速和气流设计要求是什么？
答：百级洁净棚的空气流速和气流设计非常关键，通常要求空气流速保持在0.45米/秒左右，确保空气中的微粒有效被过滤并排出。气流设计上一般采用单向流动模式，即从洁净棚的一端进入，通过工作区域后从另一端排出。通过这种气流路径，确保洁净棚内的空气不断得到更新，避免污染物在空气中滞留。
问：百级洁净棚的温湿度控制如何进行？
答：百级洁净棚内的温湿度需要保持在严格的范围内，通常温度控制在20-22°C之间，相对湿度保持在40%-60%RH。温湿度控制对于防止静电积累、减少空气中的微生物滋生以及保持生产过程的稳定性都非常重要。洁净棚的温湿度控制系统一般需要通过精密的传感器进行实时监控和自动调节。
问：百级洁净棚的过滤系统是什么？
答：百级洁净棚通常配备HEPA（高效颗粒空气）过滤器或ULPA（超高效颗粒空气）过滤器，这些过滤器可以有效去除空气中99.99%以上的0.3微米以上的颗粒。HEPA和ULPA过滤器能提供极高的空气洁净度，是保持百级洁净棚空气质量的核心设备。定期检查和更换过滤器是确保洁净棚保持高洁净度的必要步骤。
问：百级洁净棚的日常维护有哪些要点？
答：百级洁净棚的日常维护非常重要，主要包括定期检查和更换空气过滤器、清洁洁净棚内部设备、确保空气流通系统正常运作。特别是HEPA或ULPA过滤器需要定期更换，以确保过滤效果。此外，要定期检查洁净棚内的气流、温湿度和压力差等参数，确保符合标准要求，避免设备故障或洁净度下降。
问：百级洁净棚如何测试空气洁净度？
答：百级洁净棚的空气洁净度通常通过颗粒物计数器进行测试，测量每立方米空气中不同粒径（通常是0.5微米）的颗粒数量。通过这些测试，能够验证洁净棚内的颗粒物浓度是否符合ISO 5级的标准要求。测试一般在洁净棚正常工作状态下进行，以确保检测结果的准确性。
问：百级洁净棚的能效如何优化？
答：百级洁净棚的能效优化可以通过多种手段实现。首先，使用高效的过滤系统和节能风机，减少能源消耗；其次，采用智能控制系统，根据实时检测的空气质量、温湿度等参数，自动调整风机和空调设备的运行状态，避免过度能源消耗。此外，可以通过对洁净棚的合理布局和空气流通路径的优化，提高气流效率，进一步降低能耗。
问：百级洁净棚的气压控制如何实现？
答：百级洁净棚通常会保持负压状态，即洁净棚内部的气压低于外部环境气压。这是为了防止外部污染物进入洁净区。负压通过洁净棚的空气排放系统实现，确保空气流动是单向的，从洁净区域排放出去，而不是从外部渗入。维持适当的气压差对于保障洁净棚的环境稳定性至关重要。
