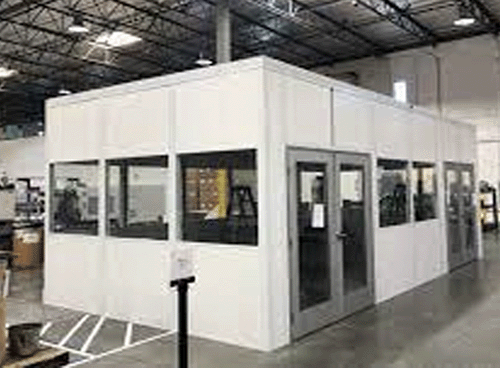

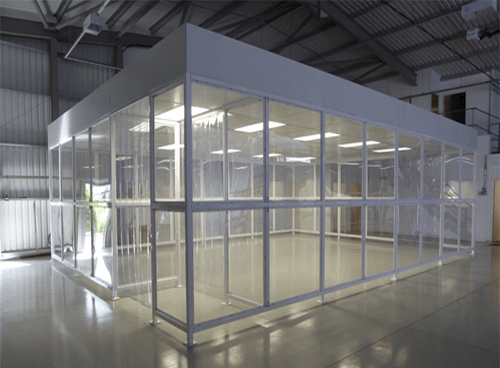

可拓展式洁净棚

可拓展洁净棚是一种基于模块化设计的灵活洁净环境系统，专为满足不断变化的生产或实验需求而设计。其结构可以根据实际需求进行扩展或收缩，提供极高的适应性和可定制性，广泛应用于制药、电子、食品加工、科研实验等领域。

与传统洁净室相比，可拓展洁净棚具有更为经济、灵活、快捷的特点，能够在较短的时间内响应业务的变化。

可拓展洁净棚作为一种灵活、高效、节能的洁净空间解决方案，具有高度的适应性和可扩展性，能够根据需求快速调整和变化，满足不同行业和生产过程的洁净需求。

其模块化设计、智能控制系统和高效空气过滤技术，使其在提供高洁净度的同时，保持较低的运营成本，是满足快速发展和多变需求企业的理想选择。

扩展洁净棚型号参数表

型号		DC-KTZ-JJP1500	DC-KTZ-JJP2000	DC-KTZ-JJP3000	DC-KTZ-JJP5000
尺寸		1500×2000×2400	2000×3000×2400	3000×4000×2400	5000×5000×2400
材质	框架	不锈钢方通/不锈钢板材/铝型材
材质	围挡	亚克力/PC板/PS板/钢化玻璃
洁净等级		百级	千级	万级	十万级
高效过滤器	尺寸(mm)	57057069/1170570~69/11701170*69
	效率(%)	99.99	99.99	99.99	99.99
	风量(m³/h)	4000	5000	7000	12000
噪音	db	65	65	65	65
功率		220V150hHZ	220V150hHZ	220V150hHZ	220V150hHZ
定制		洁净棚可按用户需求定制（洁净度，尺寸，材质）

洁净室等级表（ISO-14644）

ISO 14644空气洁净度等级表
CLASS	Number of Particles per Cubic Meter by Micrometer Size
	0.1 micron	0.2micron	0.3micron	0.5micron	1 micron	5 microns
IS01	10	2
ISO2	100	24	10	4
IS03	1,000	237	102	35	8
IS04	10,000	2,370	1,020	352	83
IS05	100,000	23,700	10,200	3,520	832	29
IS06	1,000,000	237,000	102,000	35,200	8,320	293
IS07				352,000	83,200	2,930
IS08				3,520,000	832,000	29,300
IS09				35,200,000	8,320,000	293,000

洁净度等级空气循环次数
FS Cleanroom Class	ISO Equivalent Class	Air Change Rate
1	ISO3	370-530
10	ISO 4	300-530
100	ISO 5	230-480
1,000	IS0 6	150-230
10,000	IS0 7	70-90
100,000	ISO 8	5-48

功能特点



高效空气过滤系统

灵活扩展：

可拓展洁净棚最大的优势是其灵活性。随着生产需求的增长或项目的扩展，洁净棚的面积、洁净等级、功能区域等都可以根据需求快速进行扩展或收缩，避免了固定式洁净室的限制。

模块化设计：

采用模块化结构，可以根据空间大小、洁净要求和功能需求自由组合，支持快速搭建、拆卸和重配置，减少安装和改造成本。

高效空气过滤系统：

配备HEPA或ULPA高效空气过滤器，有效去除空气中的微粒、尘埃和有害物质，保持洁净棚内部的空气质量达到所需标准。

工作原理

空气过滤与净化

气流控制

温湿度调节

空气过滤与净化：

洁净棚内的空气从外部进入后，首先通过空气处理单元进行粗效过滤，去除较大颗粒。接着，空气通过HEPA或ULPA高效过滤器，进一步去除微小颗粒、细菌、病毒等污染物，确保空气的洁净度符合ISO标准。

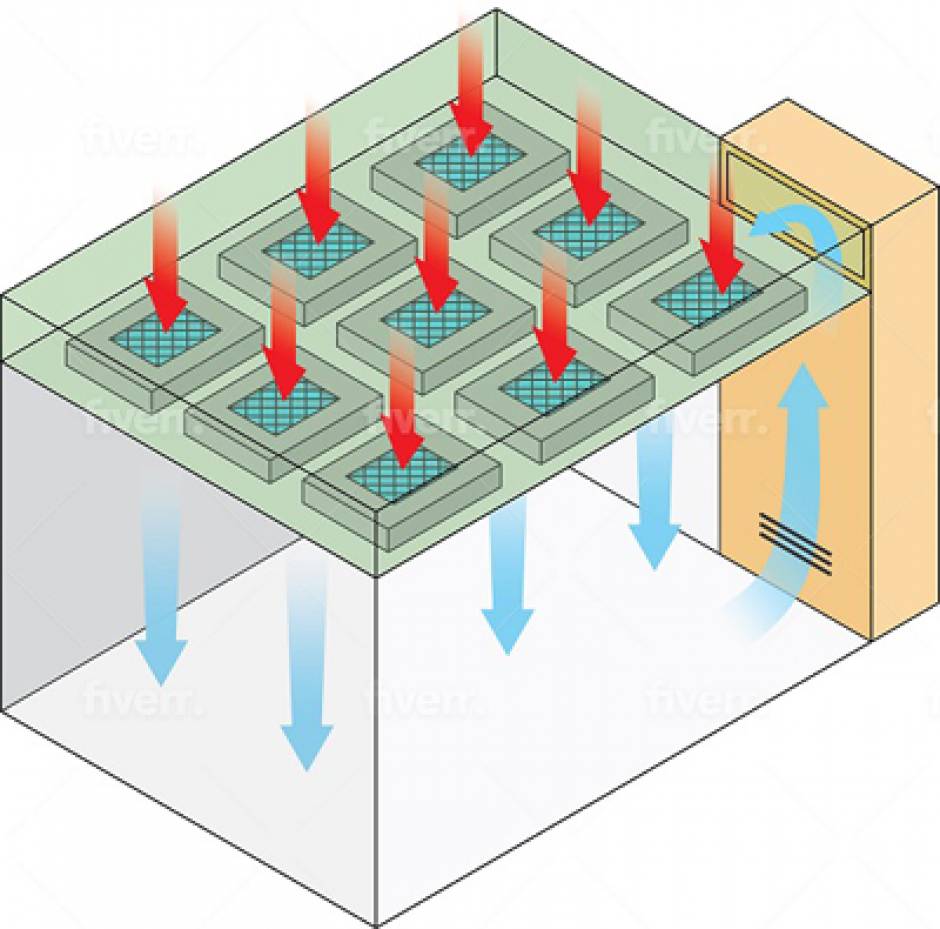

气流控制：

洁净棚内采用层流气流设计，气流通过过滤后的洁净空气自上而下或水平流动，避免空气中的污染物停留在工作区域。

温湿度调节：

通过集成的温湿度调节系统，洁净棚内的温度和湿度会根据设定值进行精确调节，以满足不同生产和实验的要求。

设计与施工


定制化布局：根据生产线的特点，如设备数量、操作人员流动、物料传输等，合理规划洁净棚的空间布局。一般来说，洁净棚需要覆盖到整个流水线的生产区域，确保每一工位都在洁净环境下进行操作。	层流气流设计：洁净棚一般采用层流气流设计，即气流从上方通过过滤器流向下方，并通过排风系统排出。此设计可确保空气流动方向一致，避免空气中的微粒或污染物沉降到产品上。

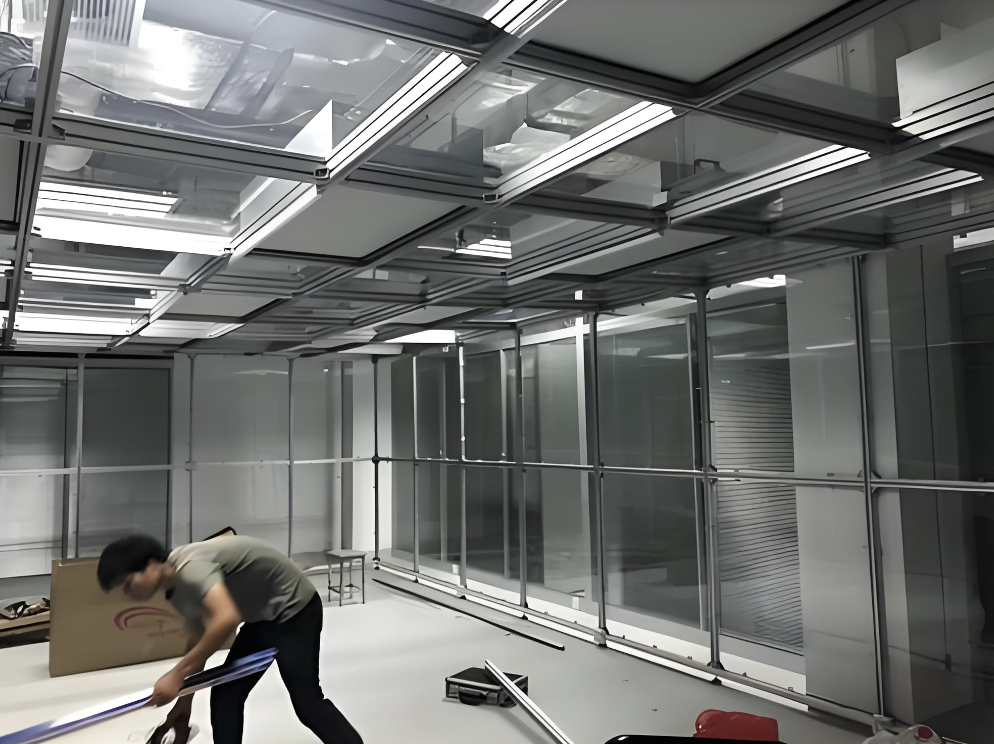

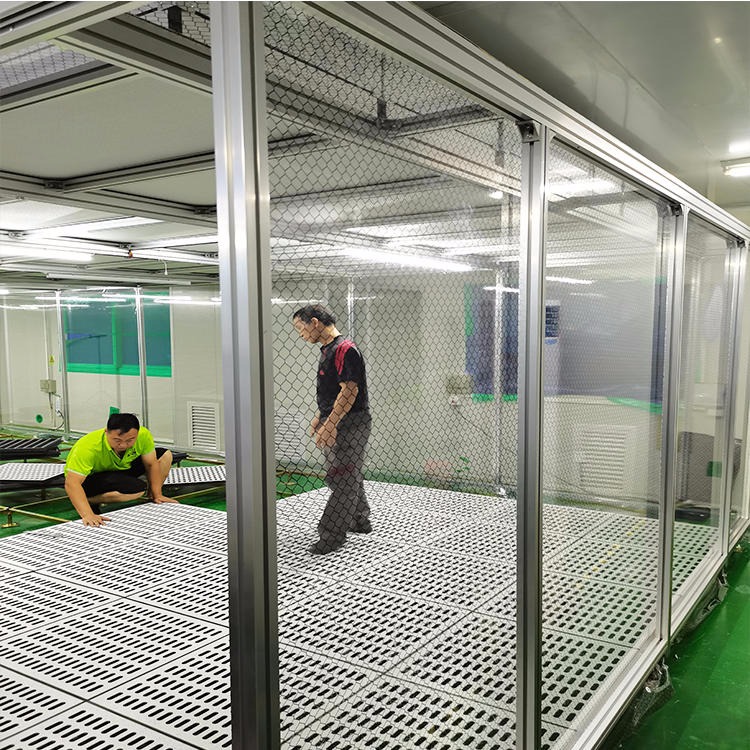

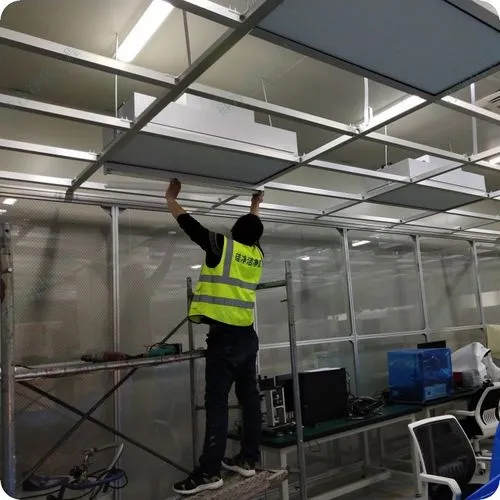

现场安装与施工：在客户现场进行模块的组装、系统连接、设备调试，并进行功能验证和环境参数测试。	调试与验收：经过测试和调试，确保洁净室满足设计要求，进行最终验收并交付使用。

Product Video

Questions & Answers

1. 问：什么是可拓展洁净棚，它与传统洁净室有何不同？

答：可拓展洁净棚是一种灵活的洁净空间解决方案，采用模块化设计，可以根据需要进行快速搭建、扩展或收缩。与传统洁净室相比，洁净棚的最大优势在于灵活性和可移动性。

传统洁净室通常为固定结构，建设周期长且成本较高，而可拓展洁净棚则能够根据项目需求快速调整规模和配置，且施工周期短，适应性强。可拓展洁净棚适用于需求不断变化的环境，例如快速扩展生产线或短期项目实验需求，能够有效降低投资成本。

2. 问：可拓展洁净棚的主要特点有哪些？

答：

特点	描述
模块化设计	采用可灵活组合的模块化结构，能够根据需求快速扩展或收缩，适应不同规模的洁净空间要求。
高效空气过滤	配备HEPA或ULPA高效过滤器，确保空气洁净度符合ISO洁净室标准，满足各种行业的高洁净需求。
温湿度调节	内置智能温湿度控制系统，实时调节温湿度，满足特定行业的生产或实验环境要求。
节能环保	高效空气处理系统和智能化控制技术，降低能耗，减少对环境的负面影响。
易于安装与拆卸	模块化设计使得安装、拆卸和重新配置变得快速简便，减少建设周期和停产时间。
高洁净度	可达到高标准洁净等级，适用于需要极高空气质量的生产或实验环境。
抗震防火	采用耐用材料，具备抗震、防火特性，增强结构的安全性和稳定性，符合行业安全标准。
灵活配置	可以根据使用需求自由配置不同的功能区，如无尘区、清洁区、存储区等。
耐用性强	选用高强度、耐用的材料，确保长期使用过程中不会发生结构变形或质量下降。
智能控制系统	配备先进的监控和管理系统，能够实时监测洁净环境参数，并自动调节，以确保最佳工作状态。

3. 问：如何根据实际需求选择合适的洁净棚大小？

答：选择合适的洁净棚大小主要依赖以下几个因素：

1.实际需求面积：根据生产或实验空间需求，确定洁净棚的基本面积。

2.功能要求：例如是否需要特殊区域（如清洁区、存储区），以及是否需要根据工作流程设计不同的洁净区域。

3.人员和设备：根据人员流动和设备的尺寸进行规划，确保空间足够。

4.扩展性：预估未来需求，选择能够灵活扩展的结构。

5.洁净等级：高洁净度要求可能需要较大的空气过滤面积和更严格的空气流动设计。通过这些要素的综合考量，可以精准选定洁净棚的大小和配置。

4. 问：可拓展洁净棚的建设周期一般多长？

答：可拓展洁净棚的建设周期通常较短。与传统洁净室相比，模块化设计使得洁净棚能够在短时间内搭建完成。

一般而言，从现场准备到正式投入使用，通常需要几天到几周的时间，这取决于洁净棚的规模和复杂程度。

标准的小型洁净棚可能仅需1-2周，而大型或定制化的洁净棚可能需要3-4周，包括结构安装、空气系统调试和验收等。

5. 问：可拓展洁净棚适合哪些行业使用？

答：可拓展洁净棚广泛应用于以下行业：

行业	适用场景
制药行业	用于药品生产、包装和质量控制，确保无菌环境。
电子制造	适用于电子元器件、半导体制造等，防止尘埃和污染对产品质量的影响。
食品行业	在食品加工、包装、储存过程中，提供卫生洁净的生产环境。
实验室与科研	适用于化学、物理、生物等领域的科研实验，确保实验的准确性与可靠性。
医疗器械	为医疗器械的生产和检验提供高洁净度的环境，符合无菌标准。
半导体与微电子	在半导体芯片生产、电子设备组装过程中，提供无尘、无污染的工作环境。
航空航天	适用于航空航天部件的精密制造和组装，防止污染和保证产品质量。
光学与精密仪器	用于光学元件、精密仪器的制造和装配，确保无尘、无杂质的洁净环境。
生物技术	用于基因工程、细胞培养、疫苗生产等生物制品的生产，确保无污染和无菌环境。
汽车制造	在汽车部件的装配和涂装过程中提供洁净环境，避免污染影响汽车质量。

6. 问：洁净棚的空气质量如何保证？

答：洁净棚的空气质量通过高效的空气处理单元（AHU）和过滤系统来保证。空气首先经过粗效过滤，去除较大颗粒物，然后通过HEPA或ULPA过滤器进一步净化，去除细小的尘埃、细菌、病毒等微粒，确保空气洁净度达到所需标准。

空气系统采用层流设计，能够确保空气从洁净棚顶部流向工作区域，避免污染物的积聚。智能控制系统实时监控空气质量，自动调节风速和空气流量，确保室内环境始终处于最佳状态。

7. 问：可拓展洁净棚能否根据特殊需求进行定制？

答：可以，洁净棚采用模块化设计，能够根据客户的具体需求进行定制。根据不同的行业和应用，客户可以定制洁净棚的尺寸、布局、洁净等级、功能区域等。例如，对于制药行业，可能需要特别的无菌区域和严格的温湿度控制；对于电子制造行业，可能要求更高的空气洁净度和特殊的温控系统。模块化设计允许根据特定要求灵活选择合适的功能配置，确保每个客户的需求得到满足。

8. 问：如何维护和保养可拓展洁净棚？

答：可拓展洁净棚的维护和保养通常包括以下几个方面：

空气过滤系统：

定期检查和更换HEPA/ULPA过滤器，确保空气质量。

清洁与消毒：

定期对洁净棚的墙面、地面、设备和管道进行清洁和消毒，防止污染物积聚。

温湿度监控：

定期校准温湿度传感器，确保温湿度控制系统的准确性。

设备检查：

对空气处理单元、空调系统等进行定期维护，确保设备运行正常。

气流测试：

定期进行气流测试，确保气流设计符合洁净棚的使用标准。这些维护工作能够延长洁净棚的使用寿命，并保持其高效运行。

9. 问：可拓展洁净棚的运行成本如何控制？

答：可拓展洁净棚的运行成本可以通过以下几个方面进行有效控制：

节能设计：使用高效的空气处理单元和智能控制系统，根据需求动态调节能源使用，降低不必要的能耗。
定期维护：通过定期检查和及时更换滤芯、维修设备，确保系统高效运行，减少故障停机时间。
智能监控：利用自动化控制系统，实时监控并优化温湿度、气流等参数，避免资源浪费。
模块化结构：模块化设计使得洁净棚的扩展或重新配置能够根据需求调整，而不需要大量的额外投资。通过这些措施，可以有效降低能源消耗和维护成本，控制整体运营开销。

10. 问：如何保证洁净棚的安全性？

答：洁净棚的安全性保障通常包括以下几个方面：

1.采用高强度的框架和防火、抗震的材料，确保洁净棚的物理结构安全可靠。

2.所有电气设备和线路必须符合相关安全规范，定期检查电气系统，防止电气火灾等安全隐患。

3.配备自动喷水灭火系统或干粉灭火器，确保发生火灾时能够快速扑灭。

4.设置紧急疏散通道、应急照明等设施，确保发生突发事件时人员能够迅速安全撤离。

5.进行常规的安全检查和风险评估，确保洁净棚的设备和设施始终处于安全运行状态。
