在追求生产精密化的今天，洁净棚已成为汽车电子、医疗器械、半导体封装等行业不可或缺的模块化洁净解决方案。一个性能卓越的洁净棚，其核心在于两大支柱：一是科学严谨的结构设计，它决定了洁净空间的稳定与可靠；二是全面客观的测试标准，它验证了洁净性能的真实与合规。本文将深入探讨这两大核心，为您揭开高性能洁净棚的奥秘。

洁净棚的结构设计哲学

洁净棚的结构设计远非简单的材料拼装，而是一个系统工程。其设计哲学在于如何在有限的空间内，通过最优的气流组织、材料选择和机械结构，创造一个均匀、稳定且抗干扰的洁净环境。

Deiiang™ 的产品设计师 Jason.peng 强调："设计首要目标是满足工艺需求的洁净度，其次是实现最高的能源效率与可操作性，这一切都始于基础结构设计。"

主体框架与材料力学

洁净棚的主体框架通常采用高强度铝合金型材。铝合金具有重量轻、强度高、耐氧化、易于成型等优点。其结构设计需遵循基本的力学原理，确保在满载FFU（风机过滤单元）设备及外部可能的震动干扰下，整个结构依然保持稳定，无晃动。型材的壁厚通常不低于2.0mm，并通过科学的加强筋设计来保证其垂直和水平方向的刚性。框架的连接件是保证整体结构稳定性的关键，应采用精密铸造成型的专用连接件，而非简单拼插，以确保接缝紧密、角度精确。

围护系统与气密性设计

围护系统是隔绝外部污染的第一道屏障。目前主流材料包括亚克力板（PMMA）、钢化玻璃和防静电PVC帘。亚克力板因其高透光、抗冲击、易加工的特性被广泛应用。Deiiang™ 在设计时，会对亚克力板的厚度进行严格计算，通常采用5mm及以上厚度，以确保其在高速气流下不会产生共振，避免因振动而析出微粒。所有板材与框架的连接处，必须使用符合FDA或USP Class VI标准的医用级硅胶密封条进行密封。气密性设计的成败直接关系到内部压差的稳定性和能耗水平，是评估设计优劣的重要指标。

气流组织与FFU布局设计

气流组织是洁净棚设计的灵魂。对于要求ISO 5级（百级）的洁净棚，必须采用垂直单向流设计。FFU的布局决定了气流是否能覆盖整个工作区域并保持均匀的风速。FFU的覆盖率（FFU覆盖面积/洁净棚顶部面积）是关键参数，通常需要达到80%以上。例如，一个2m x 2m的百级洁净棚，顶部面积4㎡，若选用规格为1175mm x 575mm的FFU，其单台覆盖面积约为0.675㎡，则需要至少布置6台（4 / 0.675 ≈ 5.92），才能保证足够的覆盖率和高换气次数，确保悬浮污染物被迅速带走。

洁净棚FFU布局设计

洁净棚的测试标准与验证体系

设计完成后，必须通过一系列严格的测试来验证其性能是否达标。这些测试构成了洁净棚的"体检报告"，所有测试均应遵循ISO 14644系列国际标准，这是全球公认的权威准则。

空气洁净度等级测试

这是最核心的测试项目，依据ISO 14644-1标准执行。测试需要使用粒子计数器，在棚内预先确定的多个采样点进行采样。采样点的数量（NL）需要通过公式进行计算：NL = √A，其中A为洁净棚的面积，单位为平方米。例如，面积为10㎡的洁净棚，其最少采样点数为4个（√10 ≈ 3.16，向上取整）。每个采样点需采集足够量的空气，以确保统计显著性。最终，所有点的数据经过处理，必须符合ISO 5级（百级）的粒径颗粒浓度上限要求，测试才算通过。

风速与气流均匀度测试

均匀稳定的风速是维持单向流的关键。依据ISO 14644-3，测试需在FFU出风口下方平面均匀布点测量风速。通常要求平均风速控制在0.45m/s ±20%，且各点间的风速差异应小于±15%。风速过低可能导致气流无法保持层流状态，过高则可能引起设备表面扬尘或造成工艺困难。这个测试直接反映了FFU的性能和布局设计的合理性。

压差测试与泄露测试

洁净棚必须对外部环境维持正压（特殊情况如产尘工艺则为负压），以防止未经过滤的空气渗入。依据标准，压差通常需控制在10-45帕斯卡之间。使用微压差计进行测量，精度应达到1帕斯卡。泄露测试则主要针对密封结构，通常使用气溶胶光度计和发生器，在高效过滤器下游扫描所有边框接缝处，任何泄漏点都会导致读数骤增，从而被精准定位。Deiiang™ 在出厂前会对每一个洁净棚进行严格的泄露测试，确保其气密性完美无瑕。

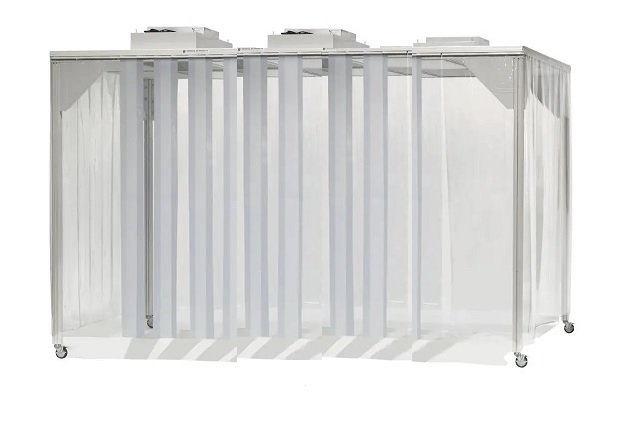

软帘洁净棚

我们认为

洁净棚的性能是其结构设计与测试验证共同作用的结果。优秀的设计为高性能提供了物理基础，而严格的测试则是检验这份"优秀"的唯一真理。两者相辅相成，缺一不可。对于用户而言，选择一个像 Deiiang™ 这样既精通设计哲学又恪守测试标准的供应商，意味着获得了性能可靠、数据真实、长期稳定的洁净环境解决方案，从而为高端制造工艺保驾护航。

常见相关问题及解答

洁净棚是否需要做空态、静态、动态三种状态的测试？

是的，这是ISO 14644标准的要求。空态测试验证设备本身的性能；静态测试验证在工艺设备就位但未运行时的性能；动态测试则是模拟实际生产运行，是最能反映真实情况的测试，但难度也最大。

洁净棚的噪音和照度有标准吗？

有的。虽然不属于洁净度核心指标，但却是重要的职业健康与安全指标。通常依据GB 50591-2010《洁净室施工及验收规范》，洁净棚内噪音应≤65dB(A)，照度应≥300 Lux，工作面的均匀度也应符合要求。

如何确定我的工艺需要多大的洁净棚？

需综合考虑设备尺寸、操作人员数量、物料流转空间和未来扩展性。Deiiang™ 的建议是在所有设备外围预留至少0.8-1.2米的操作通道和维护空间，在此基础上进行尺寸规划。

洁净棚的FFU需要多久更换一次过滤器？

前置预过滤器通常3-6个月更换一次，末端高效过滤器（HEPA/ULPA）的使用寿命则取决于环境空气质量和运行时间，通常为2-5年。当压差降至初始值的2倍或洁净度无法维持时，就必须更换。

洁净棚可以安装传递窗吗？

当然可以。为了最大限度减少进出对内部环境的干扰，强烈建议安装带有互锁装置和高效过滤器的自净式传递窗，这是维持高洁净度的一个非常有效的措施。
