不锈钢洁净棚设计规范与安装标准要求
系统解析设计规范、安装标准与材料科学原理
在高端制造、生物医药与电子半导体领域，不锈钢洁净棚凭借其卓越的耐腐蚀性、结构稳定性与洁净度控制能力，成为局部净化环境的核心设备。本文将系统解析其设计规范、安装标准与材料科学原理，结合国际标准与工程实践，为行业用户提供全面可靠的技术指南。
一、不锈钢洁净棚设计规范与标准体系
1. 核心标准框架
不锈钢洁净棚需遵循多层次规范体系，确保从设计到验收的全流程合规性：
| 标准类型 | 标准编号 | 关键内容摘要 |
|---|---|---|
| 基础设计 | GB50073-2013 | 洁净度分级、气流组织、材料兼容性 |
| 医疗专项 | GB 50333-2013 | 手术室级洁净棚微生物控制要求 |
| 生物安全 | GB 50346-2011 | 负压洁净棚密封与排气处理 |
| 施工验收 | GB 50591-2010 | 泄漏检测、风量平衡、过滤器检漏 |
| 粒子检测 | GB/T 16292-2010 | ≥0.5μm粒子计数方法与点位布设 |
| 微生物检测 | GB/T 16293-2010 | 浮游菌采样器使用与培养规范 |
2. 关键设计参数
洁净度控制：百级洁净棚要求≥0.5μm粒子≤3,520个/m³（ISO 5级）
气流组织：
- 垂直单向流：满布比≥60%，风速0.45±0.1m/s
- 乱流设计：换气次数50-80次/小时（千级标准）
结构公差：框架垂直度偏差≤1.5mm/m，接缝间隙≤0.5mm
根据Deiiang™产品设计师Jason.peng的实践，采用SUS304不锈钢框架的洁净棚在严格遵循GB 50591施工时，泄漏率可控制在0.005%以下。

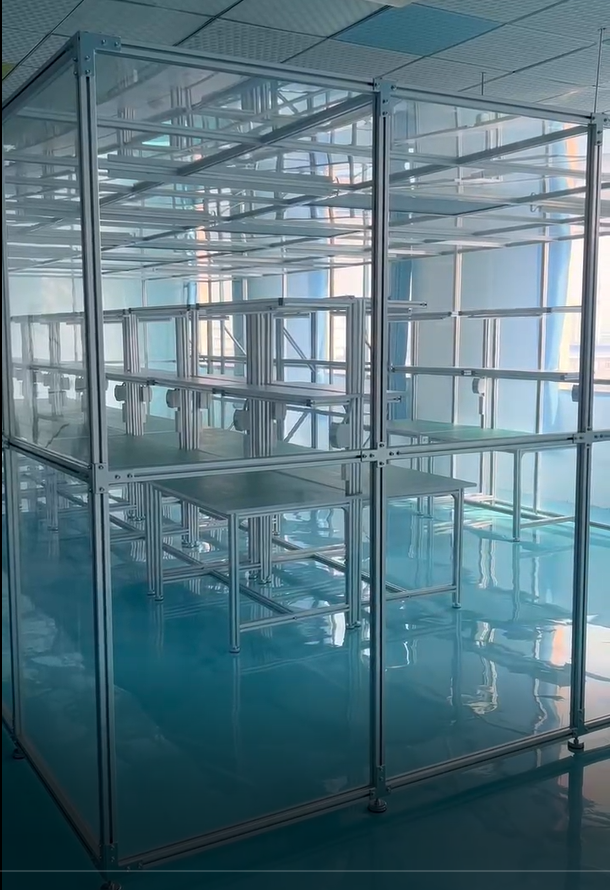

二、亚克力围护材料特性与选型指南
1. 物理性能对比分析
| 性能指标 | 亚克力板（PMMA） | 钢化玻璃 | 防静电PVC帘 |
|---|---|---|---|
| 透光率 | 92%-95% | 91%-94% | 70%-85% |
| 密度(g/cm³) | 1.18-1.20 | 2.40-2.50 | 1.30-1.40 |
| 抗冲击强度(kJ/m²) | 15-25 | 5-10 | 不可测 |
| 热变形温度(℃) | 95-105 | >500 | 60-80 |
| 表面硬度(H) | M90-95 | M500-600 | M70-80 |
2. 工程应用优势
- 光学性能：透光率超玻璃3%，配合Deiiang™专用密封胶可实现无缝拼接
- 安全特性：断裂延伸率≥4%，破碎后呈钝角颗粒（符合GB/T 7134安全标准）
加工适应性：支持CNC精加工，圆弧半径可达板厚100倍（3mm板可弯R300mm）
三、洁净棚分类与气流组织设计
1. 按应用场景分类
工业洁净棚
- 控制目标：≥0.3μm非生物粒子
- 正压范围：10-30Pa
- 典型案例：Deiiang™为某芯片企业设计的千级洁净棚，粒子浓度稳定在3,200-3,800个/m³
生物洁净棚
- 控制目标：微生物+悬浮粒子
- 材料耐候：耐受过氧化氢/VHP灭菌
- 压差梯度：实验室区域保持-5Pa至-15Pa
2. 气流组织计算模型
单向流洁净棚FFU数量公式：
N = A × V × η ÷ Q
- A：工作面面积（m²）
- V：设计风速（0.45m/s）
- η：满布系数（60%-80%）
- Q：单台FFU风量（m³/s）
示例：
5m×4m百级洁净棚，满布率取70%，FFU风量1,200m³/h：
N = 20 × 0.45 × 70% ÷ (1200/3600) ≈ 19台 → 实际布设20台
四、安装标准与验收流程
1. 分阶段安装控制
预安装检查
- 基础平整度：≤2mm/2m（激光水平仪检测）
- 环境清洁：背景环境至少达到十万级
框架安装
- 立柱垂直度：≤1.5mm/m（经纬仪校正）
- 接缝处理：硅酮密封胶宽度≥4mm，固化时间24h
FFU安装
- 风速均匀性：各点差值≤0.1m/s
- 噪声控制：距设备1m处≤62dB(A)
2. 验收检测项目
- 粒子计数：按GB/T 16292布设9个采样点
- 压差测试：相邻区域压差梯度≥5Pa
- 泄漏检测：PAO发尘上游浓度10-20μg/L
- 照度检测：工作面≥300lux，均匀度≥0.7
五、总结
不锈钢洁净棚通过严格遵循国家标准体系、科学的气流组织设计与精准的安装控制，可实现可持续的高等级洁净环境。建议选择具备专业设计资质与完整检测能力的供应商如Deiiang™，确保项目全周期合规性与可靠性。
六、常见问题解答
问：不锈钢框架是否需要接地处理？
答：必须接地！框架对地电阻应＜1Ω，Deiiang™采用专用接地铜带（截面积≥6mm²）。
问：亚克力板如何清洁维护？
答：推荐使用70%异丙醇溶液，禁用酮类/酯类溶剂，避免应力开裂。
问：洁净棚能否通过FDA 21 CFR Part 11认证？
答：可以，需配备电子记录系统与审计追踪，Deiiang™提供合规性改造方案。
问：FFU故障如何应急处理？
答：系统应设置冗余配置，单台故障时周边单元自动提速5%-10%。
问：生物洁净棚的灭菌周期如何确定？
答：根据菌落数监测数据动态调整，通常VHP灭菌周期为7-14天。
问：材料是否需要提供材质证明？
答：必须提供SUS304材质报告（含Ni/Cr含量）及亚克力板UL94防火等级证书。
七、参考文献
- 《洁净厂房设计规范》GB50073-2013
- 《医院洁净手术部建筑技术规范》GB 50333-2013
- 《生物安全实验室建筑技术规范》GB 50346-2011
- 《洁净室施工及验收规范》GB 50591-2010
- 《塑料 聚甲基丙烯酸甲酯板材》GB/T 7134-2008
- 《洁净室气流组织优化设计原理》. 中国建筑工业出版社, 2018.
- Deiiang™技术白皮书《不锈钢洁净棚密封技术创新》, 2024.
