洁净棚安装与设计，运行管理

FFU系统组成与安装流程

标准FFU洁净棚系统包括：FFU风机过滤机组(1)、防静电网格帘(2)、不锈钢支架(3)、卷帘门(4)、阻尼网(5)、不锈钢保护箱盖(6)、提拉式把手(7)、初级空气过滤器(8)、高效空气过滤器(9)、抽风通道(10)、风机(11)、控制箱(12)和无尘照明灯(13)。

安装流程：框架组装→FFU定位→过滤器安装→风道连接→电气接线→控制系统调试→性能测试。Deiiang™建议采用模块化安装方式，可缩短工期40%以上。

过滤器安装技术要求

根据ISO 29463和EN 1822标准，过滤器安装需满足以下要求：

• 空气过滤方案应根据气体净化等级确定，高效过滤器效率需≥99.99%@0.3μm
• 初效过滤器(G4)应集中设置在空调系统正压段，保护后端设备
• 中效过滤器(F8)位于初效后高效前，过滤效率65-80%@0.4μm
• 高效过滤器(HEPA)作为末端装置，必须设置在系统最末端
• 超高效过滤器(ULPA)需安装在空调系统绝对末端，效率≥99.999%@0.12μm

Deiiang™采用专利密封技术，确保过滤器安装泄漏率＜0.01%，远超行业0.1%的标准要求。

FFU性能参数与调试标准

FFU安装完成后需进行系统调试，关键参数包括：

• 风速均匀性：工作区风速0.45±0.1m/s，不均匀度≤15%
• 噪声水平：≤65dB(A)，高档位≤68dB(A)
• 振动幅度：≤3μm，基础振动频率＞风机转速的1.5倍
• 电机效率：EC电机效率＞85%，AC电机效率＞75%
• 功耗指标：每平方米净化面积功耗≤0.15kW

Deiiang™ FFU采用直驱离心风机，寿命超过50,000小时，三档调速设计满足不同工况需求。

框架材料选择与结构设计

洁净棚框架主要材料选择：

• 工业铝型材：4040/4080型材用于小型洁净棚(承重≤200kg/m²)
• 重型铝型材：6060/8080型材用于中型洁净棚(承重≤500kg/m²)
• 不锈钢方通：304/316不锈钢用于高洁净度或腐蚀环境
• 铁方通喷塑：经济型选择，表面环氧树脂喷涂防腐蚀

结构设计需考虑：长宽高尺寸、进出料口位置尺寸、设备安装位置、人员通道等。Deiiang™采用CAD/CFD模拟分析，优化结构设计，确保气流组织均匀。

围护结构设计与材料选择

洁净棚围护结构需满足防静电、透光、密封等要求：

• 防静电帘：表面电阻10^6-10^9Ω，透光率≥80%，厚度0.8-1.2mm
• 钢化玻璃：厚度8-12mm，透光率≥90%，抗冲击强度≥1.0J
• 亚克力板：厚度5-8mm，透光率≥92%，重量较玻璃轻40%
• 封板材料：4mm钢板用于一般区域，6-8mm用于有隔音要求区域

Deiiang™防静电帘采用专利配方，抗静电性能持久，使用寿命超过8年。

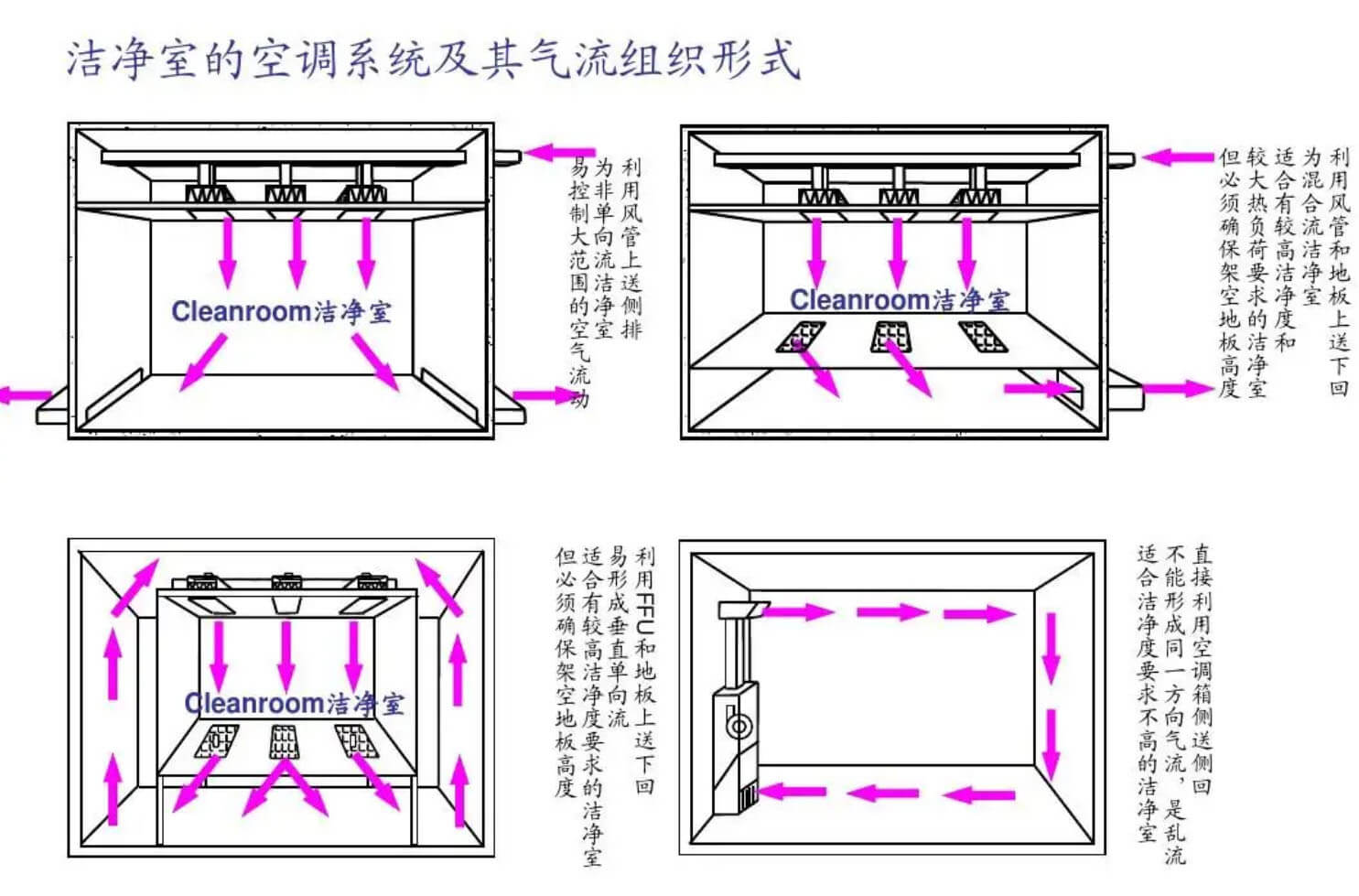

气流组织与净化等级设计

洁净棚气流组织设计直接影响净化效果：

• 垂直层流：适用于ISO 5-6级(100-1,000级)，气流均匀度≥90%
• 水平层流：适用于ISO 6-7级(1,000-10,000级)，需注意操作位置
• 紊流：适用于ISO 7-8级(10,000-100,000级)，换气次数20-40次/h
• 送风比例：新风比10-30%，回风比70-90%，根据人员密度调整

Deiiang™采用计算流体动力学(CFD)分析，优化气流组织，确保洁净度达标的同时降低能耗20-30%。

日常运行监控与记录

洁净棚日常运行需监控以下参数并记录：

• 压差：洁净区与非洁净区压差≥10Pa，每4小时记录一次
• 温湿度：温度18-26℃，湿度45-65%，波动范围±2℃/±5%RH
• 洁净度：粒子计数每天一次，关键区域每班次一次
• 风机运行：电流、电压、振动值每班次记录
• 过滤器阻力：初效ΔP≥250Pa、中效ΔP≥300Pa时更换

Deiiang™智能监控系统可自动记录所有参数，异常情况实时报警。

定期维护计划与内容

洁净棚定期维护计划：

• 每日：表面清洁、压差检查、运行参数记录
• 每周：过滤器表面清洁、灯具检查、门帘密封检查
• 每月：风机轴承润滑、电机检查、控制系统校准
• 每季度：过滤器效率测试、洁净度验证、系统全面检查
• 每年：系统全面维护、过滤器更换、性能全面测试

Deiiang™建议建立预防性维护体系，基于设备运行数据预测维护需求。

过滤器更换与性能验证

过滤器更换周期与验证标准：

• 初效过滤器：3-6个月更换，阻力达到初阻力1.5-2倍时更换
• 中效过滤器：6-12个月更换，效率下降15%或阻力翻倍时更换
• 高效过滤器：12-36个月更换，扫描检漏透过率＞0.01%时更换
• 更换后需进行：完整性测试、风速均匀性测试、洁净度验证

Deiiang™高效过滤器平均使用寿命24个月，较行业标准延长30%以上。
