不锈钢百级洁净棚构造设计

2021-03-08 Visits:

不锈钢百级洁净棚构造设计.武汉得创净化专业从事洁净棚-无尘棚-净化棚-洁净|无尘|净化工作棚的生产制造商(027-82289886)专业的工程定制设计,包测量,包安装,贯彻质量+品质+服务的宗旨。
洁净棚是一种简易的洁净室,是用于提供局部高洁净环境的空气净化设备。具备多种洁净等 级及空间搭配,可以根据使用需求设计制作,因此其渐变运用性大、安装容易、施工期短以 及可移动性强为其主要特点。其采用风机滤网机组FFU送风,框架和顶棚为烤漆方通(或不 锈钢方通、工业铝材),四周围护防静电垂帘,内部净化级别可达10-100强,广泛用于光 电、电子流水线作业、实验室、组装区域等局部高洁净度场合。

百级不锈钢洁净棚标准

洁净棚洁净棚标准
简要的说,洁净棚洁净棚要求生产企业拥有良好的生产设备,合理的生产工艺,完善的质量管理和严格的检测体系,确保最终产品的质量(包括食品安全和卫生)符合法律法规的要求。企业需要从原材料.人员.设施设备.生产工艺.包装运输.质量控制等方面形成一套操作规范,以改善企业的健康环境。
洁净棚洁净棚参数:
1.10000级换气次数:≥15次;10000级≥20次;1000≥30次。(在之前的文章中,我详细解释了洁净棚的等级划分和原理。如果需要了解,可以点击这里获取洁净棚的等级划分和原理)
2.压差:相邻房间的主车间≥5Pa
平均风速:10级,100级.3-0.5m/s
4.冬季气温>16℃;夏季<26℃;波动±2℃。
5.湿度45-65%洁净棚洁净棚粉剂车间湿度在50%左右为宜;电子车间湿度稍高,防止静电。
6.噪声≤65dB(A);
7.新风补充量应为总风量的10%-30%
8.照度为300LX。

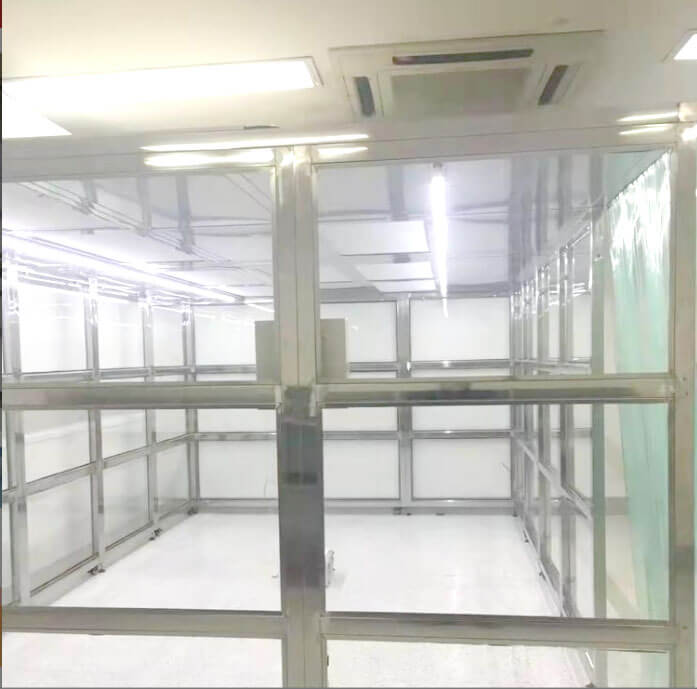

百级不锈钢洁净棚效果图 百级不锈钢洁净棚效果图


百级不锈钢洁净棚是用什么材料做的?

洁净棚的框架一般有不锈钢方通、铁方通、铝型材三种。
洁净棚顶面材料一般有:不锈钢板、冷轧钢板喷塑、防静电网帘、(防静电)亚克力板。
对于洁净送风部分,一般选用FFU层流罩(FFU层流送风单元)。
洁净棚的围护材料一般包括:防静电窗帘和(防静电)亚克力板。

百级不锈钢洁净棚效果图 百级不锈钢洁净棚效果图


百级不锈钢洁净棚设计方案

洁净棚是一种可以提供局部高洁净环境的空气净化装置。洁净棚主要由箱体、风机、初效过滤器、阻尼层、灯具等组成,外壳喷塑。该产品可悬挂或支撑在地面上,结构紧凑,使用方便。
洁净棚设计方案:
洁净棚解决方案(简易无尘室)是建造最快捷、最方便的简易无尘室。洁净棚具有多种洁净等级和空间搭配,可根据使用需要设计制造,使用方便、灵活、安装方便、施工方便。主要特点是短期性和便携性。洁净室也可以部分加到一般级洁净室要求高洁净度的地方,以降低成本。
洁净棚采用铝(或不锈钢方通、铁方通喷塑)为框架,风机过滤单元(FFU)送风,四周挂防静电帘(或钢化玻璃) ,其内部净化等级可达100-10000级。适用于作业区局部净化等级要求较高的区域。
洁净棚框架设计:
采用工业铝材(或不锈钢方通、铁方通喷塑)为框架,稳固、美观、不生锈、不扬尘;
洁净棚防静电帘设计:
静电帘(或钢化玻璃)四周采用防静电,防静电效果好,透明度高,网格清晰,柔韧性好,不变形,不易老化;
层流罩设计特点,层流罩适用于获得高水平的洁净环境。为不同大小、洁净度等级的洁净室和微环境提供优质洁净空气。
在新建无尘室、无尘车间的改造和改造中,可以提高洁净度,降低噪音和振动,大大降低成本。它易于安装和维护,是清洁环境的理想组件。机翼离心风机具有节能、电脑集中控制、运行平稳、噪音低、数字调速等特点。在高效过​​滤器初阻的情况下,可节能50%以上,实际运行成本低。一台电脑可集中控制近8000台风机的运行、调速、工作状态查询,达到群控效果。
洁净棚FFU系统设计:
很多人有疑问,往下看流动罩和FFU有什么区别?得创净化指出,FFU是指风机+过滤器的单元(风机过滤单元),而层流罩是指可以形成垂直单向流动的净化设备。流量罩采用支架安装,FFU吊装;层流罩可视为FFU的进化版,安装灵活,更换过滤器更方便。一定程度上保护了过滤器,外观更加美观。回风位置也不同。 FFU从天花板的天花板返回空气,而层流罩从内部返回空气。结构和安装地点有区别,但原理是一样的,都是净化空气的设备。但是,层流罩的应用范围不如FFU广泛。
层流罩设计特点:
密封性能好;层流罩采用槽式超高效无隔板过滤器,密封性能更好;
层流罩设计发热量小:能效比高,发热量很小,可进一步降低附加工作环境区域的发热量;
层流罩采用大风速设计,可串联使用:层流罩它是一种带有内部风扇的天花板安装单元。它用于湍流和层流洁净室。具有模块化连接的特点,出风面平均风速达到0.45m/s±20%。
层流罩设计运行成本低,性价比高:与民用或预制百级洁净室相比,投资少,见效快,安装方便,运行成本低。
可选择普通层流罩:根据不同领域、不同客户需求,可选择普通层流罩。

百级不锈钢洁净棚效果图 百级不锈钢洁净棚效果图


专业从事洁净棚经营的公司推荐:

武汉得创净化工程有限公司是一家专门从事净化工程设计、安装和售后为一体的专业化公司,经过团队10余年的净化工程设计、施工管理经验累积,在项目整体规划以及多专业集成方面,具有丰富的设计及实战经验,管理及安装团队超100余人。鉴于时代的发展,人民生活水平不断提高,物质生活不断丰富,对饮食的要求也提升到了新的高度,我司重点转型至食品工程领域,致力于食品净化工程的改进与研究,及时准确掌握食品洁净国际规范与国家规范的前沿要求,助力广大国际国内食品生产企业,提供优质的食品净化工程施工服务。


声明:以上内容仅供参考,如需复制转摘请注明出处:www.dcjjp.com
