万级洁净棚原理及FFU安装

发布时间:2022-08-23 23:40 人气: 来源:未知

万级洁净棚原理,万级洁净棚FFU安装.武汉得创净化专业从事洁净棚-无尘棚-净化棚-洁净|无尘|净化工作棚的生产制造商(027-82289886)专业的工程定制设计,包测量,包安装,贯彻质量+品质+服务的宗旨。
洁净棚(简易无尘室)(CLEAN BOOTH)是为最快速方便建立的一座简易洁净室 ,洁净棚具备多种洁净等级及空间搭配可以根据使用需求设计制作,因此其 简便运用弹性大安装容易且施工期短以及可移性为其主要特点,洁净棚同时 可针对在一般等级的洁净室中局部地区需要高洁净度的地方做局部增设以降 低成本。洁净棚是一种可提供局部高洁净环境的空气净化设备。洁净棚主要 箱体、风机、初高效空气过滤器、阻尼层、灯具、控制箱组成。该产品既可 悬挂,又可地面支撑,结构紧凑,使用方便。可以单个使用,也可多个连接 组成带状洁净区域。洁净棚采用工业铝材(或不锈钢方通、铁方通喷塑)作 为框架,风机滤网机组(FFU)送风,四周悬挂防静电垂帘(或钢化玻璃), 其内部净化级别可达到100-10000级。适用于操作区内局部净化级别要求高的 区域。

万级洁净棚有什么作用

洁净棚的应用对工业领域存在非常重要的意义和作用。如果没有洁净房,很多工作无法完成,比如某些食品包装行业,比如某些机器人操作行业以及一些激光切割行业等等。有了洁净房,这些工作就有了保障,再也没有灰尘和空气中不可见的粉尘颗粒。

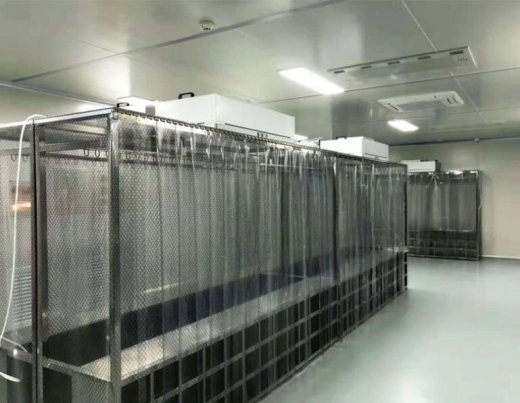

洁净棚效果图 洁净棚效果图


万级洁净棚原理

10-100级洁净棚:要使内部净化等级达到100级以上,必须使室内洁净气流形成单向垂直流。也就是说,洁净室内气流的方向和速度在同一截面的任何一点上都是一致的,这样洁净的气流就可以像活塞一样以最快的速度带走室内的灰尘颗粒。实现垂直流,需要在屋顶覆盖高效过滤器,实现单向垂直流,达到100级以上的洁净度。
1K-100K洁净棚:气流组织方向与Class10-100洁净棚不同。内部气流不平行,速度不均匀,并伴有回流和涡流。它主要依靠清洁气流不断稀释内部空气。内部污染逐渐排出,达到清洁效果。实现不同等级的洁净棚,主要是通过单位时间内送风量的差异来实现的。

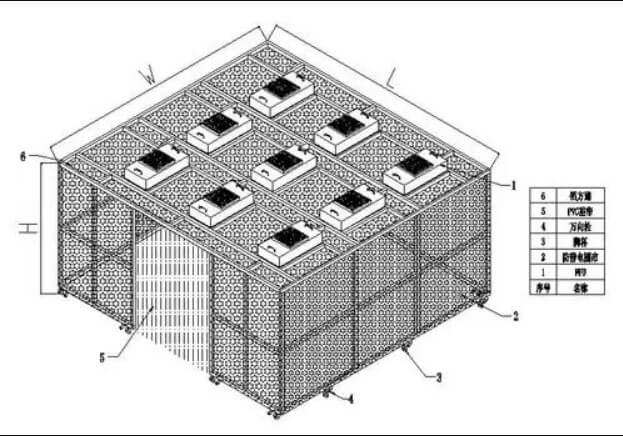

洁净棚效果图 洁净棚效果图


万级洁净棚原理

材料以钢方通喷塑作为框架,采用风机滤网机组FFU送风,四周围用防静电垂帘,顶部铺盖密缝盲板,形成一个密缝区,内部净化级别可达10---100000级;特别适用于车间内局部净化级别要求高的区域,如流水线作业区域。高精确度产品组装区。目前,洁净棚是生产厂家有局部净化要求的非常理想的选择

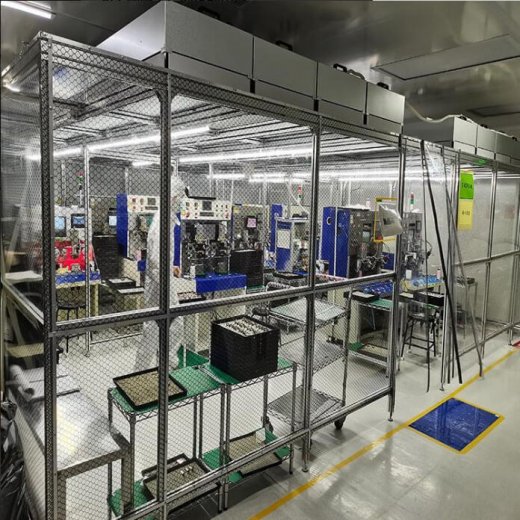

洁净棚效果图 洁净棚效果图


万级洁净棚FFU安装

1.风机过滤单元(FFU)的安装步骤:
1.1 安装高效过滤器时,应停机。
1.2 安装前,将新的高效过滤器对准明亮处,目测高效过滤器是否因运输等原因损坏。如果滤纸有孔,则不能使用。
1.3 风机过滤机组主要用于新建无尘室、无尘车间的改造改造。可以提高清洁度,降低噪音和振动,大大降低成本。它易于安装和维护。它是清洁环境的理想选择。部分。
1.4 安装高效过滤器时,先将箱体提起,然后取出失效的高效过滤器,更换新的高效过滤器,并确保箱盖恢复原位。框架是密封的。
1.5 安装高效过滤器时,在开箱、搬运、安装使用过程中应特别注意确保滤纸完好无损,严禁用手触摸滤纸造成损坏。
2.风机过滤机组(FFU)的用途:
2.1 风机过滤机组主要用于新建洁净棚、洁净车间的改造改造,可提高洁净度,降低噪音和振动,可大幅度提高洁净度。降低成本,安装维护方便,是清洁环境的理想部件。
2.2 风机过滤单元(FFU)可模块化连接使用,使FFU风机过滤单元最适用于无尘室、无尘控制台、无尘生产线、装配式无尘室及局部100级等应用。 FFU风机过滤器单元可配备初级和高效两级过滤器。
2.3 风机过滤单元(FFU)特别适合组装成超净生产线。可根据工艺需要布置成单个FFU,也可采用多个FFU组成100级流水线。
2.4 风机过滤机组(FFU)电脑群控系统功能。
2.5 风扇过滤单元(FFU)降低了运行成本。 FFU在后期运维中简单方便;可分区管控,节约能源,真正符合当前的低碳要求。

万级洁净棚FFU安装 洁净棚FFU


万级洁净棚FFU特点及用途

FFU的特点:低能耗、低噪音、方便灵活、节省空间、安装方便。
低能耗:从FFU的组成部分来看,只有微型风扇需要消耗能量,而微型风扇的功率一般在110w∽190w之间,虽然在选择FFU时,初期投资要多于采用风管通风,但在后期运行中,突出显示出节能、免维护的特点。通常洁净棚的循环风量很大。以面积为100m2,洁净棚高度为3m,空气洁净度等级要求为ISO6(即1000)的洁净棚为例:《洁净厂房设计规范(GB500073-2001.》规定:空气洁净度等级为ISO6的洁净棚换气率为50∽60次/h。这里我们取换气次数为55次/h,FFU的总循环风量为16500CMH,新风量为3000CMH。
方案1AHU系统:MAU总压损700Pa,功率2.2kw; AHU总压损1300Pa,功率15kw;整个系统的总功率为17.2kw。
方案2FFU系统:MAU总压损800Pa,功率2.2kw; FFU规格为1200×600,风量1200CMH),有14个,单台FFU功率190W,FFU总功率2.66kw;整个系统总功率为4.86kw。
通过比较方案一和方案二的功率,我们得出结论:FFU作为系统中循环风柜和高效过滤器的集合,其功耗远小于循环风柜AHU功率,符合现在大力倡导节约型社会的主题,为工厂节约生产成本寻找新方向。
低噪声:《中华人民共和国国家标准市区噪声标准》规定工业区FFU白天为65db(A),夜间为55db(A)。目前市场上风机的噪音值一般为65∽90db(A),有的甚至达到100db(A)。使用AHU系统很容易超过噪音水平,造成噪音污染。 FFU的噪声值一般为45∽55db(A),不用担心它的噪声会超标。

洁净棚效果图 洁净棚效果图
