万级洁净棚设计方案,万级洁净棚电路安装

发布时间:2022-08-22 15:30 人气: 来源:未知

万级洁净棚设计方案,万级洁净棚电路安装.武汉得创净化专业从事洁净棚-无尘棚-净化棚-洁净|无尘|净化工作棚的生产制造商(027-82289886)专业的工程定制设计,包测量,包安装,贯彻质量+品质+服务的宗旨。
洁净棚作为一种投资少、实施快、性能高、能耗低的局部洁净区设备而受到使用者的欢迎;洁净棚是提供局部高洁净环境的净化设备。洁净棚具备多种洁净等级及空间搭配可以根据使用需求设计制作,因此洁净棚简便运用弹性大安装容易且施工期短以及可移性为其主要特点。洁净棚结构较简单、体积较小、重量较轻、适合吊挂,可以移动,因而增加了在适应工艺多变的大面积厂房应用的可能性,加上洁净棚固有的内部操作自由度大,无视觉障碍和运输障碍,洁净棚的发展是不容忽视的

洁净棚参数标准

换气次数:
100000级≥15次;
10000级≥20次;
1000≥30次。
压差:主车间对相邻房间≥5Pa
平均风速:10级.100级0.3-0.5m/s;
温度 冬季>16℃;夏季 <26℃;波动±2℃。
湿度45-65%;粉剂车间湿度在50%左右为宜;
电子车间湿度略高以免产生静电。
噪声≤65dB(A);新风补充量是总送风量的10%-30%;
照度300LX。

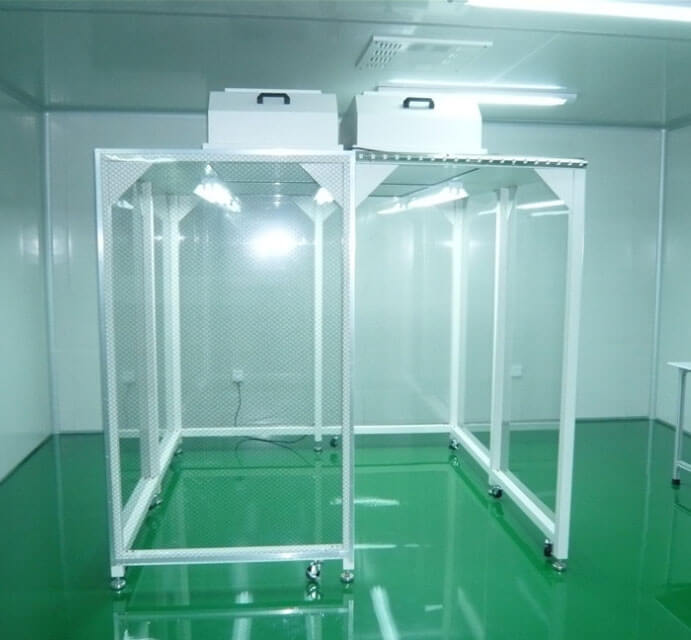

洁净棚效果图 洁净棚效果图


洁净棚设计方案

1.洁净棚气体必须保持一定的正压;
2.洁净棚与非洁净棚之间、不同等级洁净棚之间的负压差必须大于等于10Pa;
3.同一洁净度 不同程度等级的棚(手术室)中间也应保持合理的压差梯度方向;
4.粉尘操作室(如颗粒物物料的取样、称重、混合、散装或包装等操作间必须保持相对负压,而不是相邻的棚(棚),并配置除尘设备。
5.动态测试时洁净棚的噪声级不宜超过75db(A级)。超过时,应采取隔音、降噪、隔振等措施。噪声控制设计方案不得影响洁净棚的净化处理标准。
6.洁净棚除普通棚应符合加工工艺规定外,重点工作光强不应低于300lx。
7.A级棚单边流系统软件在工作时必须在棚区内均匀排风,风力为0.36-0.54m/s(具体指导值)。应有数据信息确认单边流的情况并通过认证。
8.换气次数的走访检查值:C级及以上棚>25次/小时,D级棚>16次/小时。

洁净棚效果图 洁净棚效果图


洁净棚结构设计方案

洁净棚是一种可以提供局部高洁净环境的空气净化装置。洁净棚主要由箱体、风机、初效过滤器、阻尼层、灯具等组成,外壳喷塑。该产品可悬挂或支撑在地面上,结构紧凑,使用方便。
洁净棚解决方案(简易无尘室)是建造最快捷、最方便的简易无尘室。洁净棚具有多种洁净等级和空间搭配,可根据使用需要设计制造,使用方便、灵活、安装方便、施工方便。主要特点是短期性和便携性。洁净室也可以部分加到一般级洁净室要求高洁净度的地方,以降低成本。
洁净棚也可以采用单一设计,也可以采用多个连接方式形成条形洁净区。
洁净棚采用铝(或不锈钢方通、铁方通喷塑)为框架,风机过滤单元(FFU)送风,四周挂防静电帘(或钢化玻璃) ,其内部净化等级可达100-10000级。适用于作业区局部净化等级要求较高的区域。
洁净棚框架设计:采用工业铝材(或不锈钢方通、铁方通喷塑)为框架,稳固、美观、不生锈、不扬尘;
洁净棚防静电帘设计:静电帘(或钢化玻璃)四周采用防静电,防静电效果好,透明度高,网格清晰,柔韧性好,不变形,不易老化;
层流罩设计特点,层流罩适用于获得高水平的洁净环境。为不同大小、洁净度等级的洁净室和微环境提供优质洁净空气。
在新建无尘室、无尘车间的改造和改造中,可以提高洁净度,降低噪音和振动,大大降低成本。它易于安装和维护,是清洁环境的理想组件。机翼离心风机具有节能、电脑集中控制、运行平稳、噪音低、数字调速等特点。在高效过​​滤器初阻的情况下,可节能50%以上,实际运行成本低。一台电脑可集中控制近8000台风机的运行、调速、工作状态查询,达到群控效果。
很多人有疑问,往下看流动罩和FFU有什么区别?紫荆净化指出,FFU是指风机+过滤器的单元(风机过滤单元),而层流罩是指可以形成垂直单向流动的净化设备。流量罩采用支架安装,FFU吊装;层流罩可视为FFU的进化版,安装灵活,更换过滤器更方便。一定程度上保护了过滤器,外观更加美观。回风位置也不同。 FFU从天花板的天花板返回空气,而层流罩从内部返回空气。结构和安装地点有区别,但原理是一样的,都是净化空气的设备。但是,层流罩的应用范围不如FFU广泛。
层流罩设计特点:密封性能好;层流罩采用槽式超高效无隔板过滤器,密封性能更好;
层流罩设计发热量小:能效比高,发热量很小,可进一步降低附加工作环境区域的发热量;
层流罩采用大风速设计,可串联使用:层流罩它是一种带有内部风扇的天花板安装单元。它用于湍流和层流洁净室。具有模块化连接的特点,出风面平均风速达到0.45m/s±20%。
层流罩设计运行成本低,性价比高:与民用或预制百级洁净室相比,投资少,见效快,安装方便,运行成本低。
可选择普通层流罩:根据不同领域、不同客户需求,可选择普通层流罩。

洁净棚效果图 洁净棚效果图


洁净棚FFU安装步骤

第一步是准备安装所需的工具。这时候可以分两个人提前爬上天花板,铺设组装好的金属,脚龙骨和手撑起吊桁架。另外两个人把FFU放在桌子上,高效过滤器一定要先准备好。
第二步,这个时候,我们需要两个人帮忙固定铝梯,然后我们将风扇单元抬到天花板上,并确保它处于水平状态。这时,天花板位置的两个人会过来支持。
第三步,将FFU倾斜到天花板上,也被之前准备在天花板上的人员接住。
第四步,提前准备在天花板上的两个人要小心处理FFU,以免损坏。
第五步,在无尘室内,两个人拿着HEPA过滤器将过滤器交给另外两名工作人员,然后让他们安装过滤器。
第六步,准备在天花板上的两个人将FFU吊起来,然后洁净棚的两个人踩在桌子上将过滤器斜向龙骨,在安装和传输过程中,注意只核心,因为高效过滤器很容易坏,也很脆弱,所以在安装过程中一定要注意保护。
第七步,水平安装高效过滤器,使其与龙骨有效结合。
第八步,放下FFU,将风机组靠近高效过滤器,安装时注意不要损坏过滤器,安装后检查FFU是否压紧。握紧其框架,轻拿轻放时确保不能触及内滤芯,以免与过滤效率过滤器碰撞,均匀不均匀,并确保其密封性。
第九步,检查无误后,安装完成。

洁净棚效果图 洁净棚效果图


洁净棚顶棚的安装

在洁净棚净化工程洁净棚的实际施工过程中,必须在天花和墙板安装完毕后同时进行撕膜、清洗和上胶。拆船前,应对洁净棚各专业建设进行全面检查,包括空调系统的净化(包括空调和冰箱的安夏)、各种管道的安装、安装门窗及相关技术设施的施工安装是否符合洁净棚送风条件,并做好检查记录。
施工工艺说明:
1.安装准备,准备工作的完善与否直接影响安装工程的施工进度和质量
2.量放线和量放线是洁净棚装修施工的基础,尤其是对各种专业安装施工的洁净装修,更强调精度,量线是无尘装修施工的一个条件。可以保证施工精度。由于施工专业多,交叉施工复杂,一般采用激光水平仪或具有一定精度的水平仪来测量和释放爱情。打重线前,必须用20~30m棉线检查参考点或参考点;线路播放后,必须反复检查,确认后及时做相关标志。确定地面最高点,在地面最低处用激光水平仪或一定精度水平仪找到并确定最高点,准确标出地面最高点,放在立柱上。中心相对于地面最高点画一个500mm的水准点。
3.吊顶和墙板的安装:
吊顶板安装过程中,不得使用硬质工具直接接触钢板表面,以免划伤;移动金属彩钢板时要轻拿轻放,不要水平提起彩钢板的不锈钢。风淋室;彩钢板应清洗干净,并采取必要的防护措施;屋顶打开后应立即密封,以免划伤或损坏填充物;严格控制发尘作业,严格控制人员进出。

洁净棚效果图 洁净棚效果图
