十万级洁净棚设计施工

发布时间:2022-08-24 09:20 人气: 来源:未知

十万级洁净棚标准,十万级洁净棚设计施工.武汉得创净化专业从事洁净棚-无尘棚-净化棚-洁净|无尘|净化工作棚的生产制造商(027-82289886)专业的工程定制设计,包测量,包安装,贯彻质量+品质+服务的宗旨。
洁净棚,又名无尘洁净棚/净化洁净棚/百级洁净棚/千级洁净棚/万级洁净棚,为在乱流式之无尘车间空间内以防静电之透明塑料布围成一小空间,采用独立之HEPA或ULPA及空调送风机组而成为一较之洁净空间,其等级为100~10000级,内部空间高度在2.0米左右,覆盖面积约50m2以下,四支支柱可加装活动轮,可为弹性运用,可配套风淋室使用。

十万级洁净棚参数标准

换气次数:十万级10-15次/小时;

万级15-25次/小时;

千级50-52次/小时;

百级操作台断面风速0.25-0.35m/s。

压差:主车间对相邻房间≥5Pa。

温度:冬季>16℃±2℃;夏季<26℃±2℃;

相对湿度:45-65%(RH);

噪声≤65dB(A);新风补充量:

总送风量的20%-30%;

照度:≥300Lux。

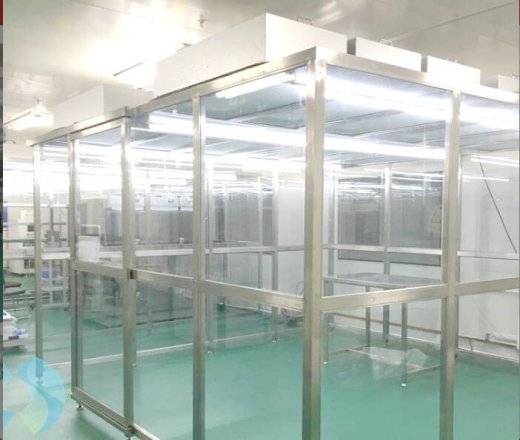

洁净棚效果图 洁净棚效果图


十万级洁净棚结构设计标准

1.标准的模型符合10-10000级(美国联邦标准209E)的局部净化级别要求并有多种尺寸、规格、材料可供选择,可根据客户要求量 身定做。
2.洁净棚主体的基本材料是工业级别的电镀钢板,外部附有白色电喷涂层以防治腐蚀,框架为洁净室标准吊顶天花龙骨结构。
3.不需要任何支撑物的设计,毋需悬浮的天花板的支撑,便于安装,可移动式脚轮使洁净棚移动更加方便。
4.使用洁净棚使用的是标准尺寸1175×575mm的风机过滤单元,低能耗高效率的风机过滤单元,易于安装(只需将风机过滤单元放置在洁净棚的吊顶天花龙骨上面),并有多种材质,尺寸可供选择。
5.高效率的高效过滤器99.99%和超高效过滤器99.999%提供最佳的洁净效果和产品保护。
6.泪珠式的荧光灯创造了舒适的工作环境。

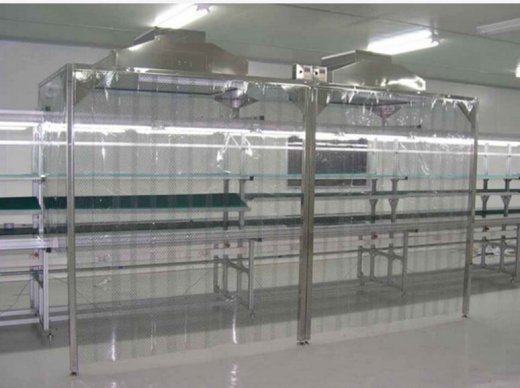

洁净棚结构设计 洁净棚结构设计


十万级洁净棚产品设计标准

1.符合10-1000级联邦标准的标准模型E)局部净化级别要求,尺寸多样.规格.材料可供选择,可根据客户要求量身定
2.洁净棚主体的基本材料为工业级电镀钢板,外部附有白色电喷涂层,防止腐蚀,框架为洁净室标准吊顶龙骨结构。
3.不需要任何支撑设计,不需要悬挂天花板的支撑,安装方便,可移动脚轮使洁净棚移动更加方便。
4.使用标准尺寸1175的洁净棚×575mm风机过滤单元,低能耗、高效的风机过滤单元,安装方便(只需将风机过滤单元放在洁净棚的吊顶龙骨上),材质多样,尺寸可供选择。
5.高效高效过滤器99.99%和超高效过滤器99%.999%提供最佳的清洁效果和产品保护。
6.泪珠式荧光灯创造了舒适的工作环境。

洁净棚产品设计 洁净棚产品设计


十万级洁净棚设计施工

10万级洁净棚要求每立方米空气中直径大于等于0.5um的尘粒数量小于10万个。温度一般要求冬季控制在20~22℃,夏季控制在24~26℃,波动不超过2℃。冬季湿度控制在30-50%,夏季控制在50-70%。
因为10万级洁净棚可以为大部分产品实现优质的生产环境,所以在技术和资金上也是划算的。因此,根据不同的企业需求,德信致远一般会选择四种布局方式进行布局。 :两端、内、芯和外环绕。
1.两端型,即洁净区、准洁净室和辅助室设置在一侧。
2.内部配置为外围设置净化车间,内部设置走廊。这种设置方式的走廊清洁度非常高,甚至与净化车间处于同一水平。
3.核心型是以洁净区为核心,周围有各种辅机房和暗管。这种布置不仅可以节省土地,缩短管道,而且可以避免室外气候对洁净区的影响,降低制冷和制热的能耗,有利于节能。
4.外包式可有窗或无窗,也可用于参观和放置一些设备。德信致远还将根据情况在外走廊设置值班暖气,外窗为双层密封窗。

洁净棚效果图 洁净棚效果图


十万级洁净棚设计规范要求和特点:

1、温湿度要求:
①生产工艺无温度要求,温湿度按生产工艺要求施工;
②生产过程有温度要求,温度24-26℃,湿度50-70%。
2、室内新风量:
①补偿室内排风量和维持室内正压值所需的新风量之和;
②保证洁净棚内每个人的新鲜空气供应量不低于40m³/h。
3、噪音:
①非单向流、混流不宜大于60db(分贝);
②单向流量不应大于60db(分贝)。
4、单向流---又分为垂直流和平行流
①垂直流末端过滤装置的全覆盖率不应小于60%;
②平行单向流末端过滤装置的全覆盖率不应小于40%,否则为局部单向流洁净区。
5、送风量应取以下三项中较大者:
①保证空气洁净度的送风量;
②根据热湿负荷计算准确的松发路;
③供给洁净棚的新鲜空气量。
6、空气过滤器的选型、分布及安装方向应符合以下要求:
①空气净化处理应根据空气洁净度等级合理选择空气过滤器;
②等于额定风量配置计算;
③初效、中效(亚高效)空气过滤器应集中设置在净化空调系统的正压段;
④高效过滤器作为末端过滤器使用时,应设置在净化空调系统的末端,超高效过滤器必须设置在净化空调系统的末端。
8、净化和洁净等级:
从高到低:1级(1)、十(10)、百(100)、千(1000)、万(10000)、十万(100000)

洁净棚效果图 洁净棚效果图
